Ohýbanie kovového drôtu: Sprievodca materiálmi, strojmi a procesom

Čo potrebujete vedieť pred ohýbaním kovového drôtu

Ohýbanie kovového drôtu nie je jediný proces – je to kategória presných výrobných operácií, ktoré sa výrazne líšia v závislosti od materiálu drôtu, priemeru, požadovanej geometrie a objemu výroby. Krátka odpoveď: pri maloobjemových alebo remeselných aplikáciách, ručné nástroje a jednoduché prípravky urobia svoju prácu; pre priemyselnú výrobu, špecializovaný stroj na ohýbanie pružín alebo CNC stroj na tvarovanie drôtu je jedinou schodnou cestou k konzistentnej kvalite a nákladovej efektívnosti.

Správne pochopenie mechaniky ohýbania kovového drôtu od začiatku zabraňuje najbežnejším a najdrahším chybám – nesprávnemu výpočtu pruženia, praskaniu povrchu, chybám pri vytvrdzovaní a rozmerovej nekonzistencii v rámci šarží. Tento článok sa zaoberá správaním materiálu, výberom nástrojov, typmi strojov, parametrami procesu a kontrolou kvality s konkrétnymi údajmi získanými z priemyselnej praxe.

Ako sa kovový drôt správa pod ohybovou silou

Každá operácia ohýbania kovového drôtu zahŕňa dva konkurenčné javy: elastickú deformáciu a plastickú deformáciu. Elastická zóna sa pri uvoľnení sily odpruží; plastová zóna si zachováva nový tvar. Pomer medzi týmito dvoma určuje, koľko "nadmerného ohybu" je potrebné na zasiahnutie cieľového uhla - kritický výpočet pre akýkoľvek presný komponent.

Springback: Zdroj číslo jedna rozmerových chýb

K odpruženiu dochádza, pretože vonkajšie vlákna ohýbaného drôtu prechádzajú elastickou deformáciou a čiastočne sa zotavujú po uvoľnení ohýbacieho nástroja. Veľkosť odpruženia závisí od troch premenných:

• Pomer polomeru ohybu k priemeru drôtu (pomer R/d): nižší pomer R/d vytvára trvalejšiu deformáciu a menšie odpruženie.
• Medza klzu materiálu drôtu: vysokopevná nehrdzavejúca oceľ (medza klzu 500–700 MPa) pruží podstatne viac ako meď žíhaná namäkko (medza klzu 70–100 MPa).
• Index deformačného spevnenia: materiály s vysokým exponentom deformačného spevnenia (hodnota n) pri deformácii tuhnú, čo mení pruženie v strede ohybu.

Prakticky povedané, 1,2 mm drôt z nehrdzavejúcej ocele ohnutý do uhla 90° môže vyžadovať uhol nástroja 97° – 103° na kompenzáciu spätného pruženia, v závislosti od povahy. Moderný CNC stroj na ohýbanie pružín to berie automaticky prostredníctvom kompenzácie uhla v uzavretej slučke, ale manuálne alebo poloautomatické nastavenia vyžadujú, aby operátor empiricky nastavil korekciu.

Minimálny polomer ohybu podľa materiálu

Pokus o ohýbanie kovového drôtu pod jeho minimálny polomer ohybu spôsobuje praskanie na vonkajšom povrchu alebo vybočenie na vnútornom povrchu. V tabuľke nižšie sú uvedené referenčné hodnoty pre bežne používané materiály drôtu:

Tieto čísla zdôrazňujú, prečo k výberu materiálu drôtu dochádza pred výberom nástroja – nie po ňom. Stroj na ohýbanie pružín nastavený na drôt z nízkouhlíkovej ocele bude produkovať diely mimo tolerancie, ak operátor prejde na nehrdzavejúcu oceľ bez prekalibrovania uhla ohybu a geometrie nástrojov.

Rozsah priemerov drôtu a jeho vplyv na výber nástrojov a stroja

Priemer drôtu je najdôležitejším faktorom pri výbere zariadenia. Potrebná ohybová sila sa zväčšuje s kockou priemeru drôtu, čo znamená, že zdvojnásobenie priemeru zvyšuje potrebný ohybový moment zhruba osemnásobne. Stroj dimenzovaný na 1,5 mm drôt nemôže jednoducho „tlačiť silnejšie“ na ohýbanie 3 mm drôtu – geometria nástroja, podávací mechanizmus a hnací systém fungujú v rôznych režimoch.

Jemný drôt (menej ako 1,0 mm)

Ohýbanie jemného drôtu s priemerom pod 1,0 mm sa používa v lekárskych zariadeniach, presnej elektronike a výrobe mikropružín. V tomto meradle sa povrchová úprava a mazanie stávajú kritickými, pretože aj mikroskopické opotrebovanie nástroja mení geometriu ohybu. Stroje na ohýbanie mikropružín v tomto rozsahu zvyčajne pracujú pri napätí drôtu pod 5 N a vyžadujú si nástroje z tvrdeného karbidu, aby sa zachovala rozmerová stabilita pri výrobných sériách 50 000 kusov.

Požiadavky na presnosť podávania sú tiež extrémne: 0,5 mm drôtený komponent s dĺžkou ramena 10 mm potrebuje opakovateľnosť podávania v rozmedzí ± 0,05 mm, aby zostal v tolerancii dĺžky ± 0,5 %. Servopoháňané podávacie systémy na CNC strojoch na tvárnenie pružín to dosahujú konzistentne; ručné podávacie mechanizmy nemôžu.

Štandardný priemyselný drôt (1,0 – 4,0 mm)

Toto je najbežnejší rozsah priemerov pre všeobecné ohýbanie drôtu, ktorý zahŕňa tlačné pružiny, torzné pružiny, drôtené formy, spony a háky používané v automobilovom priemysle, výrobe spotrebičov a nábytku. Stroj na ohýbanie pružín navrhnutý pre tento sortiment je základom väčšiny dielní na tvarovanie drôtu.

Dobre nakonfigurovaná CNC ohýbačka drôtu v tomto rozsahu dokáže vyrobiť 60–200 dielov za minútu v závislosti od zložitosti dielu a počtu operácií ohybu na cyklus. 2,0 mm torzná pružina z oceľového drôtu s 8 závitmi a dvoma nohami zvyčajne beží rýchlosťou 80–120 ppm na 4-osovom CNC navíjacom stroji.

Ťažký drôt a tyč (4,0 – 12,0 mm a viac)

Ohýbanie ťažkého drôtu sa približuje k oblasti tvárnenia výstuže a spracovania konštrukčných drôtov. Stroje tohto radu používajú hydraulické alebo vysokovýkonné servopohony na generovanie požadovaných ohybových síl. Výrobné rýchlosti sú nižšie (10–40 ppm), ale hmotnosti dielov a štrukturálne požiadavky sú oveľa vyššie. Napríklad stroje na ohýbanie výstuže bežne spracovávajú oceľové tyče s priemerom 8 mm až 12 mm pri ohýbacích silách presahujúcich 2 000 N.

Typy ohýbačiek pružín a zariadení na tvarovanie drôtu

Termín "stroj na ohýbanie pružín" sa v priemysle široko používa na označenie akéhokoľvek automatizovaného alebo poloautomatického stroja, ktorý ohýba kovový drôt do tvaru pružiny alebo drôtu. V praxi existuje niekoľko odlišných architektúr strojov, z ktorých každá je optimalizovaná pre rôzne geometrie dielov a výrobné požiadavky.

CNC stroje na navíjanie pružín

CNC stroje na navíjanie pružín sú najrozšírenejším typom ohýbačky pružín na výrobu tlačných a ťažných pružín. Drôt sa vedie cez vyrovnávaciu časť, potom sa vedie cez bod navíjania, zatiaľ čo rozstup medzi cievkami riadi nástroj na nastavenie rozstupu. Celý proces – priemer cievky, rozstup, dĺžka nohy, typ konca – je naprogramovaný pomocou CNC ovládača.

Moderné CNC navíjacie stroje majú zvyčajne 2 až 4 riadené osi. Stroje základnej úrovne riadia podávanie drôtu a polohu bodu navíjania; pokročilé modely pridávajú nezávislé ovládanie sklonu a os rezu pre presnú geometriu konca. Špičkové CNC navíjacie stroje dokážu uložiť 500 dielčích programov a prepínať medzi nimi za menej ako 3 minúty , vďaka čomu sú vysoko efektívne pre obchody s viacerými SKU.

CNC stroje na tvarovanie drôtu (4- až 12-osové)

Stroje na tvarovanie drôtu sú všestrannejším príbuzným navíjacích strojov. Tam, kde navíjací stroj vyniká v špirálovitých tvaroch, stroj na tvarovanie drôtu môže produkovať 2D a 3D tvary drôtu s viacerými ohybmi, slučkami, háčikmi a odsadeniami – všetko v jedinej nepretržitej operácii zo zvitkov.

Počet osí na stroji na tvarovanie drôtu priamo zodpovedá zložitosti dielov, ktoré dokáže vyrobiť:

• 4-osové stroje : manipulujte s jednoduchými 2D tvarmi drôtu – jednoduchými príchytkami, tvarmi U, ohybmi do Z a základnými háčikmi. Vhodné pre automobilové spony a nábytkové drôtené rámy.
• 6-osové stroje : pridajte os otáčania, ktorá umožňuje krútenie drôtu medzi ohybmi, čo umožňuje 3D časti bez zmeny polohy. Bežné v lekárskych drôtoch a zložitých pružinových formách.

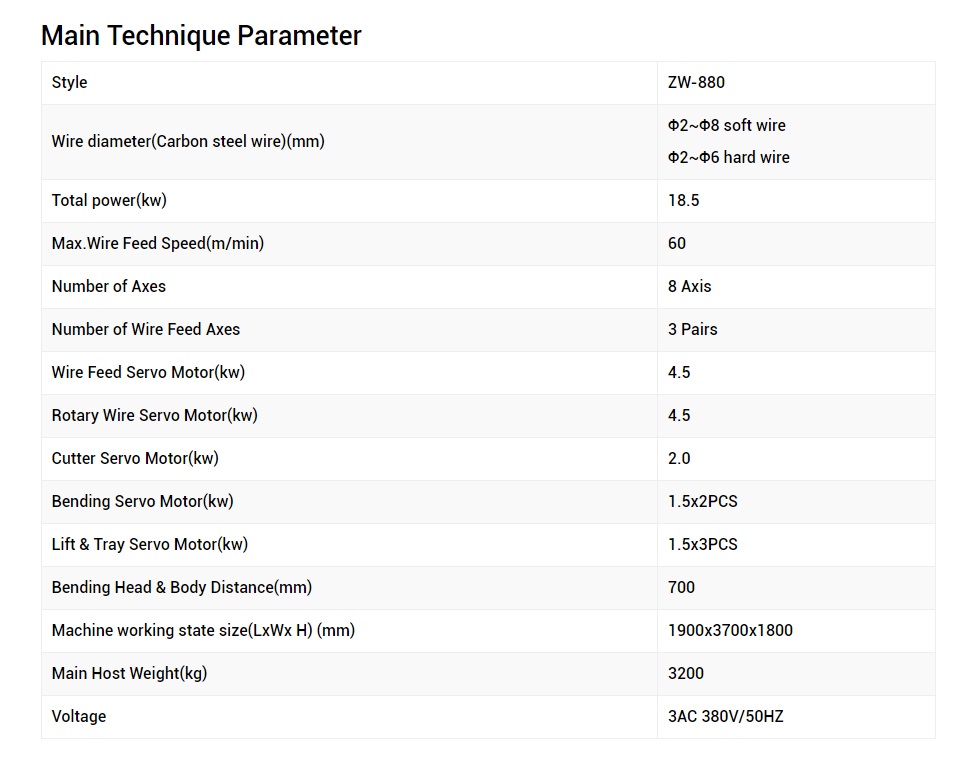

• 8- až 12-osové stroje : úplné 3D tvarovanie s viacerými súčasnými pohybmi nástroja, používané pre veľmi zložité torzné pružiny, drôtené koše a viacrovinové konštrukčné drôtené zostavy.

6-osový CNC stroj na tvarovanie drôtu schopný spracovať drôt s priemerom 0,3 až 3,5 mm zvyčajne stojí medzi 80 000 a 200 000 USD, v závislosti od počtu osí, kapacity priemeru drôtu a sofistikovanosti ovládača. Investícia je opodstatnená, keď ročný objem výroby presiahne približne 500 000 kusov alebo keď geometriu dielu nie je možné dosiahnuť manuálne.

Torzné pružinové stroje

Torzné pružiny vyžadujú špecializovanú architektúru stroja, pretože operácia tvarovania nohy sa uskutočňuje v špecifickej uhlovej polohe vzhľadom na telo cievky. Stroje na ohýbanie torzných pružín používajú koordinovanú postupnosť: stočte telo, zastavte sa v správnej uhlovej polohe a potom ohnite každú nohu do naprogramovaného uhla. Ak sa toto uhlové načasovanie pomýli dokonca o 5°, vytvorí sa diel, ktorý generuje nesprávny krútiaci moment v bode konštrukčného vychýlenia – kritický poruchový režim napríklad v pántoch automobilových dverí, kde torzné pružiny musia spĺňať tolerancie krútiaceho momentu ±5 %.

Poloautomatické a manuálne nástroje na ohýbanie drôtu

Nie každá aplikácia vyžaduje úplný CNC ohýbací stroj na pružiny. Pre prototypové množstvá (menej ako 500 kusov), opravy alebo zákazkovú výrobu so zložitou geometriou, ktorá sa často mení, sú praktické poloautomatické stolné ohýbačky drôtu a ručné ohýbacie nástroje na báze prípravkov. Tieto stroje používajú pevný tŕň a rotačné tvarovacie rameno na vytváranie konzistentných uhlov ohybu bez CNC programovania. Opakovateľnosť je nižšia (zvyčajne ±2°–5° oproti ±0,5° pre CNC), ale čas nastavenia sa meria v minútach a nie v hodinách.

Kľúčové parametre procesu pri ohýbaní kovových drôtov

Bez ohľadu na to, či je operácia ručná alebo plne automatizovaná na CNC stroji na ohýbanie pružín, kvalitu dielu určujú rovnaké základné parametre procesu. Dôsledné riadenie týchto parametrov je rozdiel medzi stabilným procesom a procesom, ktorý generuje odpad v náhodných intervaloch.

Rýchlosť a napätie podávania drôtu

Rýchlosť podávania drôtu musí byť prispôsobená dobe cyklu ohýbania. Príliš rýchlo a drôt sa hromadí v ohýbacej stanici, čo spôsobuje nesprávne podávanie a zamotávanie. Príliš pomalé a produktivita zbytočne trpí. Väčšina CNC navíjacích strojov pracuje s rýchlosťou podávania drôtu medzi 50 mm/s a 400 mm/s, pričom horný koniec je vyhradený pre jednoduché geometrie v materiáloch z mäkkého drôtu.

Spätné napätie drôtu – odpor v systéme odvíjania cievky – má priamy vplyv na konzistenciu priemeru cievky. Vyššie spätné napätie mierne znižuje priemer cievky, pretože drôt je pri kontakte s navíjacím nástrojom pod napätím. Zmena spätného napätia len 2–5 N môže posunúť priemer cievky o 0,1–0,3 mm na 2 mm drôte , čo je významné pre pružiny s úzkymi toleranciami voľnej dĺžky alebo zaťaženia.

Presnosť a korekcia uhla ohybu

CNC riadené stroje na ohýbanie pružín dosahujú opakovateľnosť uhla ohybu jednou z dvoch metód: riadením uhla s otvorenou slučkou (nástroj sa pohybuje do pevnej naprogramovanej polohy) alebo riadením s uzavretou slučkou so spätnou väzbou merania uhla. Systémy s otvorenou slučkou sú vhodné pre mäkké materiály s predvídateľným odpružením, ale pre vysokopevnostný drôt alebo aplikácie, kde sa vyžaduje tolerancia ±1°, sú potrebné systémy s uzavretou slučkou s meraním počas procesu.

Niektoré pokročilé stroje na tvarovanie drôtu používajú systémy videnia alebo laserové meranie na kontrolu uhla ohybu na každej časti a automatické nastavenie polohy nástroja pre ďalší cyklus. Táto adaptívna korekcia eliminuje drift spôsobený opotrebovaním nástroja alebo postupnými zmenami mechanických vlastností drôtu na cievke.

Mazanie

Ohýbanie drôtu je trecí proces – drôt sa počas každého cyklu posúva proti ohýbacím nástrojom, vodidlám a vyrovnávacím valcom. Bez adekvátneho mazania vznikajú tri problémy: zrýchlené opotrebovanie nástroja, povrchové škrabance na drôte a hromadenie tepla, ktoré mení mechanické vlastnosti drôtu počas dlhej výroby.

Pre väčšinu operácií ohýbania oceľového drôtu postačuje ľahký minerálny olej alebo syntetické mazivo na ťahanie drôtu aplikované pri odvíjaní alebo rovnačke. Drôt z nehrdzavejúcej ocele môže vyžadovať syntetické mazivo bez chlóru, aby sa zabránilo vzniku korózneho praskania spôsobeného chloridmi. Medený drôt zvyčajne potrebuje minimálne mazanie, pretože má vo svojej podstate nízke trecie vlastnosti.

Rovnanie drôtu pred ohýbaním

Drôt privádzaný z cievky nesie zvyškové zakrivenie (odliatok) a špirálový zákrut (helix). Obe musia byť odstránené predtým, ako drôt vstúpi do zóny ohybu, inak budú mať výsledné časti nekonzistentnú geometriu a zlú rozmerovú opakovateľnosť. Narovnávanie sa vykonáva pomocou série ofsetových valcov – zvyčajne 5 až 7 valcov v dvoch rovinách, ktoré sú nastavené pod miernym interferenčným uhlom, aby sa drôt plasticky deformoval a znovu narovnal.

Nedostatočné vyrovnávanie zanecháva zvyšky odliatku, čo spôsobuje zmeny priemeru cievky. Prílišné narovnávanie spevňuje povrch drôtu, zvyšuje spätné pruženie a znižuje ťažnosť v miestach ohybu. Správne nastavenie rovnačky pre každú šaržu drôtu je prvým krokom na akomkoľvek stroji na ohýbanie pružín, o ktorom sa nedá vyjednávať.

Bežné aplikácie ohýbaného kovového drôtu v rôznych odvetviach

Rozsah priemyselných odvetví, ktoré závisia od presného ohýbania kovového drôtu, je oveľa širší, než si väčšina ľudí uvedomuje. Jeden moderný automobil obsahuje 300 až 700 jednotlivých drôtených pružín a drôtených foriem. Pochopenie toho, ktoré odvetvia poháňajú dopyt, pomáha objasniť, prečo je konzistentná kvalita ohýbania taká ekonomicky dôležitá.

Automobilový priemysel

Automobilový priemysel je celosvetovo najväčším spotrebiteľom presne ohýbaných drôtených foriem. Aplikácie zahŕňajú pružiny sklápania sedadiel, vratné pružiny kľučky dverí, spony proti hrkotaniu brzdových doštičiek, spony stieračov čelného skla, svorky hadíc motora a desiatky variantov ventilových pružín. Tolerancie sú tesné: sklopná pružina sedadla môže vyžadovať toleranciu voľnej dĺžky ±0,5 mm a toleranciu zaťaženia ±8% pri definovanom vychýlení. Iba kalibrovaný stroj na ohýbanie pružín s overeným programom dôsledne spĺňa tieto požiadavky pri objemoch výroby miliónov ročne.

Lekárske pomôcky

Lekárske ohýbanie drôtu funguje na priesečníku extrémnej presnosti a prísnych požiadaviek na vysledovateľnosť materiálu. Vodiace drôty, rámy stentov, chirurgické klipové uzávery a implantovateľné pružinové kontakty vyžadujú ohýbanie drôtu na tolerancie merané v mikrónoch, z materiálov ako nitinol, nehrdzavejúca oceľ 316L alebo zliatina platiny a irídia. Nitinol (zliatina niklu a titánu) je obzvlášť náročný, pretože kombinuje superelastické správanie so silnou teplotnou závislosťou – ohýbanie pri izbovej teplote a ohýbanie pri telesnej teplote (37 °C) vytvára rôzne konečné geometrie bez zohľadnenia jeho vlastností tvarovej pamäte.

Elektronika a elektrika

Kontakty batérie, pružiny konektorov, svorky a uzemňovacie pružiny sa vyrábajú ohýbaním kovového drôtu alebo pásika. Berýliová meď a fosforový bronz sú preferované materiály v tomto sektore, pretože kombinujú vysokú elektrickú vodivosť s vynikajúcimi pružinovými vlastnosťami. Prítlačná sila – sila, ktorou ohnutý pružinový kontakt pôsobí na protiľahlý povrch – sa musí udržiavať v rozmedzí ±15 %, aby sa zabezpečilo spoľahlivé elektrické spojenie bez poškodenia protiľahlého komponentu.

Spotrebný tovar a nábytok

Matracové pružinové jednotky, pružiny rámu pohovky, drôtené rámy košov na bicykle, vešiaky na šaty a háčiky na stojany sú veľkoobjemové produkty na ohýbanie drôtu, kde cena za kus riadi výber stroja. V tomto segmente má rýchlosť výroby prednosť pred ultra tesnými toleranciami. Stroj na tvarovanie drôtu, ktorý vyrába 50 miliónov pružinových jednotiek Bonnell matracov ročne pre jedného zákazníka, potrebuje maximálnu dobu prevádzky a minimálny čas výmeny – nie presnosť na úrovni mikrónov.

Letectvo a obrana

Ohýbanie drôtov v leteckom a kozmickom priemysle spája prísne tolerancie medicíny s objemovými požiadavkami automobilového priemyslu – pridáva však požiadavky na regulačnú dokumentáciu, ktorým iné odvetvia nečelia. Každá forma drôtu použitá v systémoch kritických pre let musí byť vysledovateľná k certifikovanému materiálu, musí byť vyrobená na kalibrovanom a overenom zariadení a musí byť skontrolovaná podľa noriem AS9100. Stroj na ohýbanie pružín používaný v leteckom a kozmickom priemysle nesie úplnú históriu kalibrácie a záznam o validácii procesu.

Výber správnej pružinovej ohýbačky: praktický rámec rozhodovania

Výber stroja na ohýbanie pružín nie je cvičením na prehliadanie katalógu. Správny stroj závisí od špecifickej kombinácie požiadaviek na diel, objemu výroby, materiálu a rozpočtu. Nasledujúci rámec rieši rozhodnutie v logickom slede.

Krok 1: Definujte rozsah priemeru drôtu a materiál

Každý stroj na ohýbanie pružín má menovitý rozsah priemerov drôtu a prevádzka na hraniciach tohto rozsahu znižuje životnosť stroja a kvalitu dielov. Vyberte stroj, ktorého menovitý stred zodpovedá vášmu najbežnejšiemu priemeru drôtu. Ak má váš produktový mix rozpätie 0,5 mm až 3,0 mm, zvážte dva menšie stroje namiesto jedného stroja, ktorý beží na hornom limite pre drôt s veľkým priemerom a jeho spodnom limite pre jemný drôt.

Krok 2: Posúdenie zložitosti geometrie dielu

Jednoduchá tlačná pružina s rovnými koncami potrebuje iba 2-osový CNC navíjací stroj. Torzná pružina s presadenými nohami v dvoch rovinách potrebuje aspoň 4 osi. Komplexná 3D forma drôtu s viacerými ohybovými rovinami a uzavretým koncom slučky vyžaduje 6–8 osí. Prekúpenie počtu osí zvyšuje náklady bez výhod; nedostatočný nákup vytvára geometrické obmedzenia, ktoré nemožno obísť.

Krok 3: Odhadnite ročný objem výroby

Toto je najpriamejšie odôvodnenie úrovne automatizácie a investícií do stroja. Použite nasledujúce hrubé referenčné hodnoty:

• Menej ako 50 000 kusov/rok: ručné alebo poloautomatické ohýbacie nástroje, nízke investičné náklady
• 50 000 – 500 000 kusov/rok: základný CNC navíjací alebo tvarovací stroj, 30 000 – 80 000 USD
• 500 000 – 5 miliónov kusov/rok: CNC ohýbačka pružín strednej triedy s viacosovým ovládaním, 80 000 – 200 000 USD
• Viac ako 5 miliónov kusov/rok: vysokorýchlostný CNC stroj na tvarovanie drôtu s kontrolou počas procesu, 200 000 USD

Krok 4: Vyhodnoťte možnosti ovládača a softvéru

CNC ovládač je mozgom každého stroja na ohýbanie pružín. Medzi kľúčové funkcie, ktoré je potrebné vyhodnotiť, patria: kapacita úložiska dielčieho programu, režim simulácie (umožňuje testovanie nového programu bez vedenia drôtu cez stroj), nastavenie kompenzácie odpruženia, počítadlo výroby a protokolovanie chýb a kompatibilita s offline programovacím softvérom. Výrobcovia ako Wafios, Simplex a Numalliance ponúkajú proprietárne ovládače so simulačnými nástrojmi špecifickými pre pružiny, ktoré skúseným operátorom skracujú čas nastavenia prvého článku z hodín na 20–40 minút.

Krok 5: Zohľadnite náklady na nástroje a dodaciu dobu

Cena stroja je len časťou celkovej investície. Nástroje – ohýbacie čapy, navíjacie hroty, tŕne, rezacie nástroje – pridávajú 5 000 – 30 000 USD za plne vybavený stroj a dodacie lehoty pre vlastné nástroje môžu dosiahnuť 4 – 8 týždňov. Zohľadnite to v časových plánoch projektu pre uvedenie nových dielov na trh, najmä ak dodávky strojov a nástrojov sú od samostatných dodávateľov.

Kontrola kvality pri ohýbaní drôtu

Kontrola kvality ohýbaného kovového drôtu presahuje meranie niekoľkých kusov na začiatku zmeny. Konzistentná kvalita si vyžaduje monitorovanie počas procesu, štatistickú kontrolu a jasný plán odberu vzoriek, ktorý zodpovedá úrovni rizika každej dimenzie.

Kritické rozmery v drôtených formách a pružinách

V prípade pružín sú kritické rozmery zvyčajne: voľná dĺžka, priemer vinutia (vnútorné alebo vonkajšie), počet aktívnych vinutí, geometria koncového typu a zaťaženie pri špecifikovanom vychýlení. Pre drôtené formy kritické rozmery zahŕňajú celkovú dĺžku, uhly ohybu, priemery slučiek a polohy otvorov alebo štrbín. Funkčné rozmery – tie, ktoré priamo ovplyvňujú prispôsobenie, funkciu alebo bezpečnosť – by sa mali merať na každej časti alebo minimálne na každej 500. časti v závislosti od schopnosti procesu.

Bežné metódy kontroly

• Optické komparátory a profilové projektory : premieta zväčšený tieň dielu na obrazovku prekrytú profilom výkresu. Rýchly, bezkontaktný a účinný pre 2D tvary drôtu do cca 300 mm.
• CMM (súradnicový merací stroj) : s presnosťou ±0,002 mm, potrebné pre zložité 3D tvary drôtu alebo keď geometrické tolerancie nemožno skontrolovať ručným nástrojom.
• Pružinové testery (zaťažovacie testery) : merajte silu pružiny v definovaných bodoch vychýlenia, čím priamo overíte funkčný výkon, nie len geometriu.
• Funkčné meradlá : go/no-go meradlá, ktoré kontrolujú, či sa diel hodí na miesto montáže. Najrýchlejšia metóda kontroly kvality pre veľkoobjemovú výrobu.
• Systémy videnia integrované do stroja na ohýbanie pružín : čoraz dostupnejšie na strojoch strednej a vyššej triedy, pričom kontroluje geometriu každého dielu počas cyklu a automaticky vysúva nezhodné diely.

Ciele spôsobilosti procesu (Cpk).

Minimálna hodnota Cpk 1,33 je štandardnou požiadavkou pre väčšinu aplikácií s drôtenými pružinami v automobiloch, čo znamená, že priemer procesu je najmenej 4 štandardné odchýlky od najbližšieho limitu špecifikácie. Dosiahnutie Cpk ≥1,67 je vyžadované niektorými zákazníkmi v automobilovom priemysle Tier 1 pre pružiny kritické z hľadiska bezpečnosti. Dosiahnutie týchto cieľov si vyžaduje výkonný stroj na ohýbanie pružín a dôslednú kontrolu vstupného materiálu – variácie mechanických vlastností drôtu od cievky k cievke sú často najväčším jediným zdrojom rozmerového rozptylu vo výrobe.

Odstraňovanie najčastejších porúch ohýbania drôtu

Aj na dobre konfigurovanom stroji na ohýbanie pružín so skúsenou obsluhou sa objavujú chyby pri ohýbaní drôtu. Vedieť, ako ich rýchlo diagnostikovať a opraviť, znižuje šrot a prestoje.

Systematické zaznamenávanie chýb je nevyhnutné. Keď sa chyba opakuje vo viacerých sériách, hlavnou príčinou je takmer vždy zmena materiálu alebo opotrebovanie nástroja – oboje sa dá predvídať a dá sa im predísť správnymi plánmi údržby a postupmi kvalifikácie prichádzajúcich materiálov.

Povrchová úprava a konečná úprava po ohýbaní kovového drôtu

Ohýbanie zvyčajne nie je konečná operácia. V závislosti od aplikácie prechádzajú komponenty ohýbaného kovového drôtu jedným alebo viacerými dokončovacími krokmi, ktoré ovplyvňujú vzhľad, odolnosť proti korózii, únavovú životnosť a trecie vlastnosti.

Striekanie na zlepšenie života pri únave

Brokovanie zavádza do povrchu drôtu zvyškové napätia v tlaku, ktoré pôsobí proti ťahovým napätiam, ktoré iniciujú únavové trhliny pri cyklickom zaťažovaní. V prípade automobilových ventilových pružín a torzných pružín s vysokým cyklom môže brokovaním zvýšiť únavovú životnosť o 30 – 100 % v porovnaní s neočistenými náprotivkami. Tento proces je štandardnou praxou pre pružiny s konštrukčnou životnosťou nad 500 000 cyklov.

Uvoľnenie stresu / nastavenie tepla

Po ohnutí kovového drôtu zostávajú v miestach ohybu zvyškové napätia z operácie tvárnenia. U presných pružín spôsobujú tieto napätia pomalú zmenu rozmerov v priebehu času (uvoľnenie napätia), pokiaľ nie sú pružiny tepelne nastavené. Nastavenie tepla zahŕňa zaťaženie pružiny do jej pevnej výšky alebo definovanej stlačenej polohy a jej podržanie pri teplote 150 °C – 250 °C počas 20 – 30 minút. Tento proces stabilizuje voľnú dĺžku v rozmedzí ±0,2 mm a výrazne znižuje relaxáciu počas prevádzky.

Galvanické pokovovanie a pokovovanie

Zinkovanie (elektrogalvanizácia) je najbežnejšou ochranou proti korózii pre formy oceľového drôtu v nekritických aplikáciách. Vrstva zinku s hrúbkou 5–8 µm poskytuje primeranú ochranu pre vnútorné aplikácie alebo mierne vonkajšie vystavenie. Pre drsnejšie prostredia ponúka pokovovanie zliatinou zinku a niklu (obsah niklu 12–15 %) 5–10× lepšiu odolnosť proti korózii. Drôty z nehrdzavejúcej ocele a medi zvyčajne nevyžadujú pokovovanie. Plastový náter – PVC ponorný alebo nylonový práškový náter – sa používa pre formy drôtov, ktoré vyžadujú elektrickú izoláciu alebo tam, kde by kovový kontakt mohol poškodiť spojovací komponent.

Trendy formujúce budúcnosť technológie ohýbania kovových drôtov

Technológia ohýbania drôtu nie je statická. Niekoľko vývojových trendov mení spôsob, akým sa stroje na ohýbanie pružín navrhujú, programujú a integrujú do výrobných prostredí.

Offline programovanie a digitálne dvojičky

Programovanie stroja na ohýbanie pružín historicky vyžadovalo vedenie drôtu cez stroj v opakovaných pokusoch a omyloch, kým sa geometria nezhodovala s tlačou. Moderný offline programovací softvér simuluje proces ohýbania v 3D, predpovedá spätné pruženie, kolízie nástrojov a geometrické odchýlky predtým, ako sa spotrebuje jeden kus drôtu. Softvér FMU od Wafiosu a Spring CAM od Numalliance skracujú čas nastavenia prvého článku o 40 – 60 % v porovnaní s manuálnymi programovacími metódami, podľa správ priemyselných používateľov.

Optimalizácia procesov za pomoci AI

V riadení procesu ohýbania drôtu sa začínajú objavovať algoritmy strojového učenia. Tieto systémy zhromažďujú údaje zo snímačov – profily ohybovej sily, zmeny rýchlosti posuvu, teplotu – a používajú tieto údaje na predpovedanie, kedy opotrebovanie nástroja začne ovplyvňovať kvalitu dielu, pričom spúšťajú výstrahy údržby skôr, ako sa objavia chyby. Skoré implementácie uvádzajú 20–35 % zníženie neplánovaných prestojov na veľkoobjemových ohýbacích linkách pružín.

Systémy rýchlej výmeny nástrojov

S rastúcim sortimentom produktov a zmenšovaním veľkosti šarží sa čas výmeny na stroji na ohýbanie pružín stal konkurenčným diferenciátorom. Systémy rýchlej výmeny nástrojov využívajúce presne brúsené držiaky nástrojov s opakovateľnými funkciami umiestňovania umožňujú skúsenému operátorovi prepnúť stroj z jedného čísla dielu na druhé za 15 – 30 minút, v porovnaní s 2 – 4 hodinami s tradičnými nástrojmi. To je obzvlášť cenné pre zmluvných výrobcov pružín, ktorí používajú 50 rôznych čísel dielov týždenne.

Vysokopevnostné a pokročilé spracovanie zliatinového drôtu

Ľahký tlak v automobilovom priemysle a trend miniaturizácie v elektronike tlačia ohýbanie drôtov do čoraz náročnejších materiálov. Vysokopevnostný drôt ventilovej pružiny s pevnosťou v ťahu nad 2 200 MPa, superelastický nitinol pri izbovej teplote a zliatiny kobaltu a chrómu pre lekárske implantáty, to všetko vyžaduje stroje s vyššou silovou kapacitou, tvrdšie nástrojové materiály a sofistikovanejšiu kompenzáciu pruženia, než boli štandardné pred piatimi rokmi. Trh s pokrokovými strojmi na tvarovanie drôtu, ktoré sú schopné manipulovať s týmito materiálmi, rastie ročne približne o 6–8 %. , poháňaný predovšetkým dopytom po elektrických vozidlách a zdravotníckych pomôckach.
