CNC ohýbačka drôtu: Typy, špecifikácie a nákupný sprievodca

Čo vlastne CNC ohýbačka drôtu robí – a prečo na tom záleží

CNC ohýbačka drôtu je automatizovaný výrobný systém, ktorý podáva, umiestňuje a ohýba kovový drôt do presných geometrických tvarov pomocou počítačom riadených servomotorov a programovateľných nástrojov. Krátka odpoveď na otázku, či ho potrebujete: ak váš objem výroby presahuje niekoľko stoviek rovnakých drôtených dielov za deň, manuálne alebo poloautomatické ohýbanie vás takmer určite stojí viac ako samotný stroj. Moderné CNC ohýbačky drôtu dokážu vyrobiť zložité 2D a 3D tvary drôtu s toleranciami až ±0,1 mm , pri rýchlostiach, ktorým sa manuálna obsluha jednoducho nedokáže konzistentne vyrovnať.

Rovnaká platforma, ktorá ohýba konštrukčné drôtené formy, funguje aj ako a stroj na ohýbanie pružín ak sú vybavené príslušnými nástrojmi a softvérovými modulmi. Táto dvojfunkčná schopnosť je jedným z dôvodov, prečo sa CNC ohýbačky drôtu stali predvolenou voľbou v odvetviach od automobilových sedadiel až po výrobu zdravotníckych pomôcok. Namiesto investovania do dvoch samostatných systémov výrobcovia konfigurujú jedinú CNC platformu na spracovanie drôtených foriem a tlačných alebo torzných pružín v závislosti od výrobného plánu.

Tento článok popisuje, ako tieto stroje fungujú, čo odlišuje vstupnú úroveň od špičkových modelov, ktoré odvetvia sa na ne najviac spoliehajú a čo by ste mali posúdiť pred zakúpením alebo inováciou systému.

Základná mechanika: Ako fungujú CNC ohýbačky drôtu

Pochopenie mechanickej postupnosti vám pomôže inteligentne vyhodnotiť špecifikácie stroja namiesto porovnávania údajov v brožúre samostatne. Proces začína v systéme podávania drôtu, kde rovnačka odoberá súpravu cievky z navíjaného drôtu predtým, ako vstúpi do ohýbacej hlavy. Presnosť podávania v tejto fáze je kritická – chyba 0,5 mm na jeden cyklus podávania zmesi naprieč komplexným 20-ohybovým dielom do úplne nepoužiteľného komponentu.

Ohýbacia hlava a nástrojový systém

Ohýbacia hlava je srdcom každej CNC ohýbačky drôtu. Zvyčajne pozostáva z centrálneho ohýbacieho kolíka, ohýbacieho prsta, ktorý sa okolo neho otáča, a upínacieho mechanizmu, ktorý drží drôt počas ohybu. Na základných strojoch je smer ohýbania pevný, čo znamená, že operátor musí otáčať drôtom manuálne pre zložité 3D diely. Na stredných a priemyselných systémoch sa samotná ohýbacia hlava otáča - často nazývaná rotačná ohýbacia hlava - čo umožňuje stroju vytvárať 3D drôtené formy v jedinom neprerušovanom cykle.

Funkcia špičkových systémov od výrobcov ako Wafios, BendRobotics a Meba ohýbacie hlavy až so 7 riadenými osami umožňujúce geometrie, ktoré by na konvenčnom zariadení neboli možné. Samotné nástroje - kolíky, prsty a tvarovače - sú zvyčajne vyrobené z kalenej nástrojovej ocele alebo karbidu a sú dimenzované tak, aby zodpovedali priemeru drôtu. Zmena medzi priemermi drôtu zvyčajne vyžaduje výmenu nástrojov, ktorá trvá 15–45 minút v závislosti od konštrukcie stroja.

Servomotory a riadenie pohybu

Moderné CNC ohýbačky drôtu nahrádzajú hydraulické pohony striedavými alebo jednosmernými servomotormi na každej osi. Systémy poháňané servomotormi reagujú rýchlejšie, spotrebúvajú menej energie a umožňujú riadiacej jednotke zaznamenávať údaje o polohe v reálnom čase na overenie kvality. Ovládač pohybu – zvyčajne vlastná CNC jednotka alebo priemyselné PC so špecializovaným softvérom – interpretuje naprogramovanú sekvenciu ohybu a koordinuje všetky osi súčasne. Rýchlosť posuvu, uhol ohybu, smer ohybu a rezanie sú synchronizované s presnosťou milisekúnd.

Niektoré stroje používajú mechanický systém poháňaný vačkou pre jednoduché, veľkoobjemové diely, kde nie je potrebná flexibilita servopohonov, ale tieto sú v nových inštaláciách čoraz zriedkavejšie. Trend pevne smeruje k all-servo platformám, pretože sa prispôsobujú rýchlym programovým zmenám – nevyhnutnosť v prostrediach dielní, kde môže bežať 20 rôznych tvarov drôtu v jednej zmene.

Rezacie systémy

Drôt sa po ohnutí strihá buď strižným alebo rotačným strihacím mechanizmom. Strihanie strihom je rýchlejšie a funguje dobre pre mäkký až stredne tvrdý drôt do priemeru cca 8 mm. Rotačné rezanie vytvára čistejšiu konečnú úpravu s minimálnymi otrepami, čo je dôležité v aplikáciách, kde sa konce drôtov dotýkajú tesnenia, pohyblivých častí alebo ľudskej pokožky. Niektoré konfigurácie stroja na ohýbanie pružín používajú vyhradený rezací nástroj, ktorý súčasne vytvára aj koncovú cievku, čím sa eliminuje sekundárna operácia.

Kategórie strojov a na čo je každý vyrobený

CNC ohýbačky drôtu nie sú jedinou kategóriou. Trh zahŕňa stroje, ktoré stoja menej ako 30 000 USD a vyrábajú jednoduché 2D konzoly, až po systémy presahujúce 500 000 USD, ktoré ohýbajú ťažké konštrukčné drôty pre automobilové alebo stavebné aplikácie. Výber nesprávnej kategórie je najčastejšou a najdrahšou chybou kupujúcich.

Možnosť 2D vs. 3D

2D CNC ohýbačka drôtu ohýba drôt v jednej rovine. Hotový diel možno zdvihnúť z rovného povrchu bez toho, aby sa akákoľvek časť zdvihla nad alebo pod túto rovinu. To zahŕňa veľmi veľkú časť drôtených foriem používaných v maloobchodných svietidlách, komponentoch HVAC a spotrebnom hardvéri – produktoch, kde nie sú potrebné dodatočné náklady na 3D možnosti. 3D stroj pridáva os otáčania do ohýbacej hlavy alebo trubice na podávanie drôtu, čo umožňuje, aby sa časť otáčala alebo krútila v troch rozmeroch. Rámy automobilových sedadiel, ergonomické bedrové opierky a zložité vodiče lekárskych drôtov vyžadujú 3D možnosti.

Pružinová ohýbačka ako podkategória

Ohýbačka pružín je technicky špecializovaný variant rodiny CNC ohýbačiek drôtu, optimalizovaný na navíjanie drôtu do pružinových geometrií. Kľúčovým mechanickým rozdielom je navíjací nástroj – kalená formovačka umiestnená presne vzhľadom na stredovú líniu drôtu na kontrolu priemeru cievky – v kombinácii s rozstupovým nástrojom, ktorý posúva cievky axiálne. Moderné CNC pružinové ohýbačky dokážu vyrobiť tlačné pružiny, ťažné pružiny s otvorenými alebo uzavretými hákmi a torzné pružiny s ľubovoľným uhlom nôh , všetko v rámci toho istého programového cyklu. Prepínanie medzi typmi pružín si zvyčajne vyžaduje iba zmenu programu a menšie nastavenie nástrojov, a nie úplnú výmenu stroja.

Materiálová kompatibilita a špecifikácie vodičov

Ohýbaný materiál ovplyvňuje každý aspekt výberu stroja: požadovanú ohýbaciu silu, geometriu nástroja, potrebnú kompenzáciu spätného pruženia a mieru opotrebovania nástrojov. Predpokladať, že stroj určený pre drôt z mäkkej ocele bude fungovať rovnako dobre na nerezovom alebo vysoko uhlíkovom pružinovom drôte, je bežná a nákladná chyba.

• Drôt z mäkkej ocele (AISI 1006–1018): Najľahšie ohýbateľný materiál s nízkou pružnosťou a dobrou ťažnosťou. Väčšina CNC strojov na ohýbanie drôtu je dimenzovaná pre tento materiál pri špecifikácii maximálneho priemeru.
• Nerezová oceľ (304, 316, 316L): Vyžaduje približne o 50–70 % väčšiu ohybovú silu ako mäkká oceľ rovnakého priemeru v dôsledku vyššej pevnosti v ťahu a väčšieho odpruženia. Stroje musia byť primerane znížené – stroj určený pre 8 mm mäkkú oceľ môže spoľahlivo spracovať len 5–6 mm nehrdzavejúcu oceľ.
• Pružinová oceľ s vysokým obsahom uhlíka (ASTM A228, A227): Používa sa predovšetkým v aplikáciách na strojoch na ohýbanie pružín. Pevnosť v ťahu môže dosiahnuť 2 000 MPa v jemných mierkach drôtu, čo si vyžaduje robustné nástroje a presné algoritmy kompenzácie pruženia v CNC riadiacej jednotke.
• Hliníkový drôt: Menšia potreba sily, ale výrazne mäkšia, čo znamená, že stopy po nástrojoch sú viditeľné, ak je povrch nástroja nedostatočný. Používa sa v ľahkých svietidlách a zobrazovacích aplikáciách.
• Titán a špeciálne zliatiny: Vyžaduje si špecializované nástroje, nižšiu rýchlosť ohýbania a medzi operáciami často žíhanie. CNC ohýbačky drôtu pre tieto materiály sú zvyčajne vyrobené na mieru alebo výrazne modifikované zo štandardných platforiem.

Odpruženie – elastické zotavenie drôtu po uvoľnení ohybu – sa výrazne líši medzi materiálmi a dokonca aj medzi sériami drôtov z rovnakého materiálu. Vysokokvalitné CNC riadiace jednotky obsahujú kompenzačné tabuľky odpruženia, ktoré upravujú skutočný naprogramovaný uhol ohybu za cieľový uhol, aby sa dosiahla správna konečná geometria. Niektoré systémy používajú meranie v priebehu procesu s kamerou alebo kontaktnou sondou na zistenie skutočných uhlov ohybu a korekciu v reálnom čase, čím sa znižuje odpad v prvých častiach nového chodu programu.

Programovanie a softvér: skutočný konkurenčný diferenciátor

Dva stroje s takmer identickými mechanickými špecifikáciami môžu produkovať veľmi odlišné reálne výsledky v závislosti od softvérovej platformy. Čas programovania, efektivita výmeny a možnosť importovať geometriu z CAD systémov sú teraz rovnako dôležité ako mechanické schopnosti – najmä v prostrediach s krátkymi výrobnými sériami a častými výmenami dielov.

Offline programovanie a import CAD

Popredné softvérové platformy CNC strojov na ohýbanie drôtu – vrátane proprietárnych systémov Wafios Wafios FMG, Simplex a Numalliance – umožňujú operátorom importovať geometriu drôtu priamo zo súborov DXF alebo STEP. Softvér automaticky vypočíta požadovanú postupnosť ohybov, polohy nástrojov a odhadované odpruženie. To znamená, že nový program dielov je možné vytvoriť offline za 20 až 60 minút, namiesto toho, aby ste trávili hodiny na stroji na skúšobných kusoch. V prostrediach s vysokým mixom sa táto schopnosť sama môže obnoviť 2-4 strojové hodiny za zmenu ktoré by sa inak stratili pri prechode na euro.

Simulácia a detekcia kolízie

Pred spustením nového programu na skutočnom stroji simulačný softvér vykreslí celú sekvenciu ohýbania v 3D, pričom označí potenciálne kolízie medzi ohýbacím nástrojom, drôtom a už ohnutými časťami dielu. To je obzvlášť cenné pri zložitých 3D tvaroch drôtu, kde by slepý ohyb mohol vraziť drôt do hlavy stroja. Zachytenie kolízie pri simulácii a nie vo výrobe zabráni poškodeniu nástrojov, ktorých oprava môže stáť 2 000 – 15 000 USD v závislosti od typu stroja.

Špecifiká softvéru ohýbačky pružiny

Softvér stroja na ohýbanie pružín pridáva parametre, ktoré nie sú prítomné vo všeobecných programoch ohýbania drôtu: priemer cievky, stúpanie, voľná dĺžka, počet aktívnych cievok a konfigurácia koncov. Pokročilé platformy umožňujú operátorovi zadať funkčnú špecifikáciu pružiny – tuhost pružiny, pracovné zaťaženie pri danom vychýlení – a softvér spätne vypočíta požadovaný priemer drôtu a geometriu cievky a potom automaticky vygeneruje program stroja. To eliminuje ručné opakovanie, ktoré dizajnéri pružín tradične vykonávali prostredníctvom skúšobného navíjania a testovania zaťaženia.

Dátová konektivita a integrácia Industry 4.0

Moderné CNC ohýbačky drôtu čoraz viac podporujú dátové protokoly OPC-UA alebo MQTT, čo umožňuje, aby sa výrobné dáta – počet cyklov, chybové kódy, hodnoty ohybovej sily a identifikátory programu – prenášali do systémov vykonávania výroby v reálnom čase. To umožňuje plánovačom výroby monitorovať výstup podľa plánu bez toho, aby museli chodiť po podlahe, a tímom údržby sledovať cykly opotrebovania nástrojov a plánovať výmenu skôr, ako dôjde k poruchám. Stroje, ktoré nemajú tieto rozhrania, sa stávajú problémom v zariadeniach, ktoré implementujú celopodnikové stratégie zberu údajov.

Odvetvia a aplikácie, ktoré zvyšujú dopyt po CNC ohýbaní drôtu

Globálny trh zariadení na výrobu drôtu bol ocenený na približne 1,8 miliardy dolárov v roku 2023 a naďalej rastie, poháňaný predovšetkým požiadavkami na odľahčenie automobilov, rastom v sektore zdravotníckych pomôcok a rozširovaním infraštruktúry elektronického obchodu, ktorá si vyžaduje enormné objemy skladovacích a zobrazovacích komponentov.

Automobilová výroba

Automobilový priemysel je najväčším samostatným koncovým trhom pre CNC ohýbačky drôtu. Typické osobné vozidlo obsahuje 200–400 jednotlivých drôtených foriem od pružín rámu sedadla a lukov bedrovej opierky až po tyče podpier kapoty, spojky stieračov čelného skla a vodiče káblov motorového priestoru. Elektrické vozidlá zvyšujú zložitosť káblovej formy v systémoch na uchytenie batériových modulov a zostavách tepelného manažmentu. Dodávatelia pre automobilový priemysel Tier 1 zvyčajne prevádzkujú viacero CNC ohýbačiek drôtu na jednu výrobnú bunku, pričom doba výmeny je kratšia ako 10 minút ako zmluvné očakávania od OEM zákazníkov.

Zdravotnícke pomôcky a chirurgické nástroje

Lekárske ohýbanie drôtu zahŕňa nitinolové vodiace drôty, nerezové chirurgické nástroje, komponenty ortopedických implantátov a zložité drôtené rámy používané v minimálne invazívnych chirurgických zariadeniach. Tieto aplikácie vyžadujú najvyššiu možnú presnosť polohovania – bežné sú tolerancie ±0,05 mm – v kombinácii s úplnou sledovateľnosťou šarže materiálu a parametrov stroja pre zhodu s predpismi. Stroje na ohýbanie drôtu CNC používané v lekárskej výrobe zvyčajne používajú certifikačné programy, ktoré zaznamenávajú každý parameter ohybu pre každý diel a ukladajú údaje podľa jedinečného sériového čísla dielu.

Jarná výroba

Vyhradení výrobcovia pružín prevádzkujú CNC ohýbačky pružín ako svoje primárne výrobné zariadenia. Môže fungovať stredne veľký jarný obchod 5–20 CNC ohýbačiek pružín súčasne , pričom každá vyrába iný typ pružiny. Aplikácie zahŕňajú pružiny automobilového odpruženia a ventilového rozvodu, pružiny priemyselných strojov, spotrebnú elektroniku (klávesnicové spínače, perové mechanizmy) a letecké ovládacie systémy. Segment strojov na ohýbanie pružín je jednou z najrýchlejšie rastúcich podkategórií v dôsledku dopytu zo systémov batérií elektrických vozidiel a sektorov skladovania energie, kde je presné zaťaženie pružiny rozhodujúce pre kompresiu článkov a riadenie tepelných kontaktov.

Maloobchodné príslušenstvo a zobrazovacie systémy

Drôtené výstavné regály, oddeľovače políc, háčiky a košíkové systémy vyrábajú v obrovských objemoch špecializovaní výrobcovia drôtených foriem, ktorí slúžia maloobchodným reťazcom. Tento segment oceňuje vysokú priepustnosť pred extrémnou presnosťou – 2D CNC ohýbačka drôtu s rýchlosťou 1 500 dielov za hodinu s jednoduchým maloobchodným hákovým programom predstavuje jadro mnohých podnikov v oblasti zobrazovacích zariadení. Nízke materiálové náklady a ceny na úrovni komodít v tomto segmente kladú dôraz na dobu prevádzkyschopnosti stroja a efektivitu výmeny.

HVAC a výroba spotrebičov

Regály na chladničku, stojany na pec, podpery bubna práčok a rámy mriežky HVAC sú všetky výrobky z drôtenej formy vyrábané na CNC strojoch na ohýbanie drôtu. Ide o veľkoobjemové, relatívne jednoduché drôtené formy, kde je štandardným výrobným modelom 2D alebo jednoduchý 3D stroj bežiaci v automatizovanom režime s minimálnymi zásahmi operátora. Dominantnými materiálmi v tomto segmente sú nehrdzavejúca oceľ a mäkká pozinkovaná oceľ.

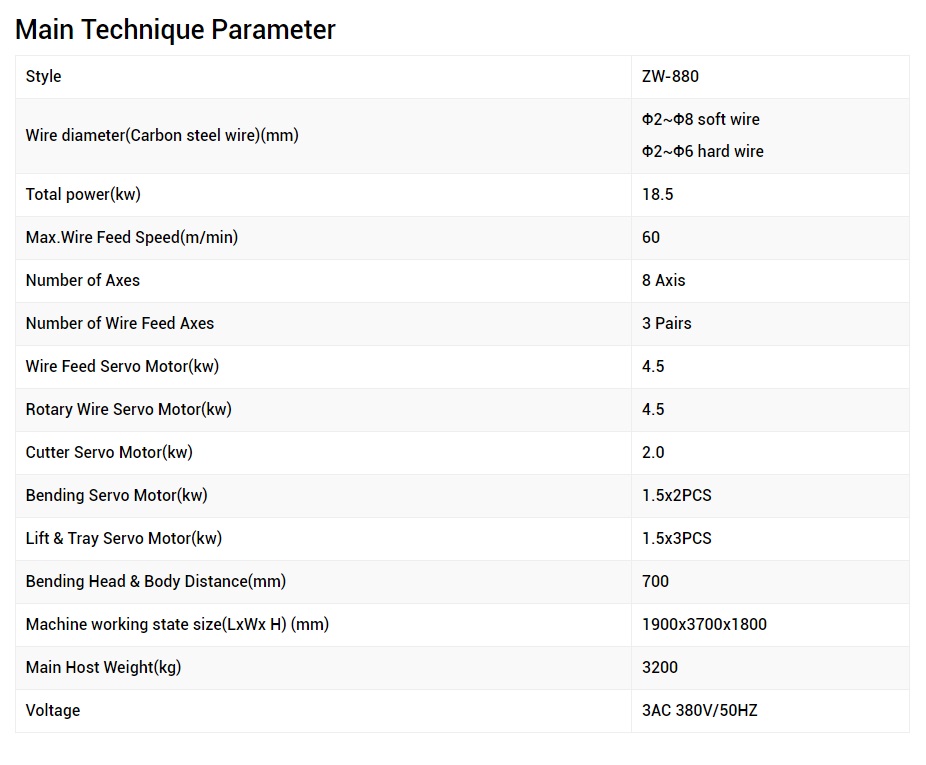

Kľúčové špecifikácie na vyhodnotenie pred nákupom

Špecifikácie stroja nie sú vždy priamo porovnateľné medzi výrobcami a niektoré údaje sú uvedené v najlepších prípadoch, ktoré nemusia odrážať vaše skutočné výrobné požiadavky. Nasledujúce kritériá by sa mali kriticky vyhodnotiť pri každom nákupnom rozhodnutí.

• Rozsah priemerov drôtov: Vždy si overte, či je menovitý priemer dosiahnuteľný s vaším špecifickým materiálom drôtu a temperovaním, nielen s mäkkou oceľou žíhanou namäkko. Požiadajte výrobcov, aby predviedli stroj s vaším skutočným materiálom.
• Počet riadených osí: Viac osí umožňuje zložitejšie časti, ale tiež zvyšuje zložitosť programovania a náklady. Nekupujte 6-osové funkcie, ak váš sortiment vyžaduje iba 3.
• Ohybová sila a krútiaci moment: Udáva sa v kN alebo Nm a určuje maximálnu veľkosť drôtu a tvrdosť, ktorú stroj zvládne. Zohľadnite minimálne 20 % rezervu oproti vašej vypočítanej požiadavke, aby ste sa prispôsobili zmenám materiálu a opotrebovaniu nástrojov.
• Presnosť a opakovateľnosť podávania: Hľadajte presnosť posuvu ±0,1 mm alebo lepšiu. Opakovateľnosť (schopnosť stroja dosahovať konzistentne rovnakú polohu) je často lepšia ako absolútna presnosť a je relevantnejšia pre kvalitu výroby.
• Čas výmeny: Požiadajte o živú ukážku úplného prechodu medzi dvoma rôznymi dielčími programami. Toto je informatívnejšie ako ktorýkoľvek údaj v hárku so špecifikáciami.
• Softvérový ekosystém: Vyhodnoťte možnosti offline programovania, podporované formáty importu CAD, možnosti exportu údajov a dostupnosť vyškolenej softvérovej podpory vo vašom regióne.
• Dostupnosť náhradných dielov a dodacie lehoty: Stroj, ktorý je nečinný 6 týždňov a čaká na vlastný servopohon, je oveľa drahší, ako naznačuje jeho obstarávacia cena. Overte si, či sú opotrebiteľné diely a kritické komponenty skladované lokálne alebo dostupné s časom, ktorý váš výrobný plán dokáže absorbovať.
• Podpora školenia a uvedenia do prevádzky: Nové CNC stroje na ohýbanie drôtu zvyčajne vyžadujú 3–5 dní uvedenia do prevádzky na mieste a zaškolenie operátora, aby sa dosiahol spoľahlivý výrobný výkon. Potvrďte, čo je zahrnuté v kúpnej cene a čo znamená dodatočné náklady.

Referenčné hodnoty produktivity: Ako vyzerá skutočná výroba

Publikované údaje o čase cyklu od výrobcov strojov predstavujú ideálne podmienky — čistý drôt, jednoduchá geometria, optimálne nástroje, skúsená obsluha. Aktuálna výroba v typickom výrobnom prostredí beží pri 65 – 85 % menovitého výkonu pri účtovaní zmien materiálu, menších odstávok, zmetkov pri spustení programu a plánovanej údržby. Plánovanie okolo 70 % menovitého výkonu je konzervatívny a obhájiteľný prístup na účely plánovania kapacity.

Predstavte si dielňu vyrábajúcu drôtenú formu z nehrdzavejúcej ocele s 12 ohybmi pomocou 4-osového CNC ohýbacieho stroja na ohýbanie drôtu s výkonom 400 dielov za hodinu na drôte z mäkkej ocele 4 mm. Pri nehrdzavejúcej oceli rovnakého priemeru očakávajte 30–40 % zníženie rýchlosti v dôsledku vyššej pevnosti materiálu – nazvite to 250–280 dielov za hodinu pri plnej účinnosti alebo približne 175 – 200 dielov za hodinu pri 70 % využití. Za 8-hodinovú zmenu to prinesie približne 1 400 – 1 600 dielov – toto číslo musí zodpovedať vášmu dennému dopytu a cieľom zásob, kým sa zaviažete k nákupu stroja.

Pri aplikáciách strojov na ohýbanie pružín závisí výkon do značnej miery od zložitosti pružín. Jednoduchá valcová tlačná pružina bez špeciálnej konfigurácie môže bežať rýchlosťou 300 – 500 kusov za minútu na vysokorýchlostnej CNC navíjačke. Torzná pružina s dvoma presne umiestnenými nohami v rôznych uhlových orientáciách môže bežať iba 20–50 kusov za minútu. Obidva sa vyrábajú na rovnakej kategórii stroja – geometria riadi výkon, nielen menovité otáčky stroja.

Požiadavky na údržbu a celkové náklady na vlastníctvo

Obstarávacia cena CNC ohýbačky drôtu je zvyčajne 50 – 65 % jej celkových nákladov počas 10-ročnej životnosti. Nástroje, údržba a spotreba energie predstavujú zvyšok. Pochopenie týchto nákladov vopred zabraňuje prekvapeniam v rozpočte, ktoré podkopávajú obchodný prípad investície.

Opotrebenie a výmena nástrojov

Ohýbacie kolíky a prsty sú spotrebným materiálom. Na vysoko produkčnom stroji s nerezovým drôtom môže ohýbací kolík vydržať 500 000 – 2 000 000 cyklov pred výmenou. Pri 250 dieloch za hodinu s 12 ohybmi na diel je to 3 000 ohybov za hodinu – čo znamená, že kolík by si mohol vyžadovať výmenu každých 170 – 670 hodín výrobného času. Karbidové nástroje vydržia 3–5× dlhšie ako štandardná nástrojová oceľ, ale stoja 4–6× viac na jednotku. Správna voľba závisí od vášho objemu výroby a tolerancie prestojov.

Plán preventívnej údržby

Výrobcovia zvyčajne odporúčajú denné kontroly mazania, týždennú kontrolu vyrovnávacích valcov a hnacích valcov, mesačnú kontrolu spojok servomotora a spätnej väzby kódovača a ročnú kontrolu zostavy ložísk ohýbacej hlavy. Stroje, ktoré pracujú v prašnom alebo mokrom prostredí – bežné vo výrobných prevádzkach – vyžadujú častejšie čistenie a kontrolu elektrických krytov. Zanedbanie rovnacieho systému je najčastejšou chybou údržby: opotrebované valčeky rovnačky umožňujú zvyškové zvinutie drôtu, čo spôsobuje polohové chyby, ktoré sa prejavujú ako náhodné odchýlky v geometrii hotového dielu.

Spotreba energie

All-servo CNC ohýbačka drôtu v rozsahu priemerov drôtu 4–8 mm zvyčajne ťahá 3–8 kW pri aktívnom ohýbaní s vrcholmi počas fázy zrýchlenia. To je podstatne nižšie ako ekvivalentné hydraulické stroje, ktoré bežia naprázdno pri plnom tlaku čerpadla. Úspory energie pri prechode z hydraulických na servopoháňané systémy často významne prispievajú k výpočtu návratnosti modernizácie stroja, najmä v zariadeniach s vysokými nákladmi na elektrickú energiu alebo programami znižovania aktívneho uhlíka.

Integrácia automatizácie: za hranicami samotného stroja

Samostatná CNC ohýbačka drôtu je často iba jedným komponentom v širšej automatizovanej výrobnej bunke. Výstup ohýbacieho stroja sa môže privádzať priamo do zváracieho prípravku, tvárniaceho lisu, montážnej stanice alebo kontrolného systému. Správne navrhnutie týchto rozhraní od začiatku je výrazne lacnejšie ako ich dodatočná montáž po inštalácii.

Bežné následné automatizačné konfigurácie zahŕňajú vykladanie dopravníkového pásu pre veľkoobjemové 2D drôtené formy, robotické umiestňovanie dielov pre 3D formy, kde je dôležitá orientácia pri montáži po prúde, systémy vizuálnej kontroly, ktoré kontrolujú geometriu hotových dielov podľa šablóny CAD a odmietajú diely mimo tolerancie skôr, ako sa dostanú na montážnu linku, a automatizované meničy cievok, ktoré spájajú prichádzajúci drôt bez zastavenia najväčšieho zdroja ohybu na CNC stroji – eliminácia najväčšieho zdroja ohybu na CNC stroji. inštalácie.

Pre bunky strojov na ohýbanie pružín sú automatizované systémy počítania, triedenia a balenia štandardom vo veľkoobjemovej výrobe pružín. Pružiny sa vypúšťajú do vibračných miskových podávačov, ktoré ich orientujú na automatizované balenie alebo sekundárne operácie, ako je tepelná úprava, brokovanie alebo poťahovanie. Integrácia týchto systémov si vyžaduje starostlivú pozornosť geometrii pružín – pružina, ktorá je náchylná na zamotanie, spôsobí trvalé zasekávanie vo vibračných manipulačných zariadeniach, čo je problém, ktorý je oveľa jednoduchšie vyriešiť vo fáze návrhu ako po inštalácii zariadenia.

Často kladené otázky o CNC strojoch na ohýbanie drôtu

Aký je minimálny objem výroby, ktorý oprávňuje CNC ohýbačku drôtu?

Neexistuje žiadny univerzálny prah, ale väčšina výrobcov zistila, že CNC ohýbanie drôtu sa stáva nákladovo efektívnym pri objemoch nad 500 – 1 000 identických dielov za deň pre diel vyžadujúci viac ako 3 ohyby. Pod týmto objemom ručné alebo poloautomatické nástroje s jednoduchším vybavením zvyčajne ponúkajú lepšiu návratnosť. Pracovné dielne, ktoré sa zaoberajú prácou s veľmi veľkým množstvom a malým objemom, niekedy ospravedlňujú CNC stroje špecificky pre ich schopnosť rýchlej výmeny, a nie pre samotný výkon.

Môže byť CNC ohýbačka drôtu a ohýbačka pružín tou istou jednotkou?

áno. Mnoho moderných platforiem na ohýbanie drôtu CNC je možné nakonfigurovať na navíjanie pružín namontovaním vhodných nástrojov na navíjanie a rozstup. Softvér musí podporovať aj parametre pružiny. Avšak stroj optimalizovaný pre tvary drôtu nemusí dosiahnuť rýchlosť posuvu alebo uhlové rozlíšenie potrebné na výrobu jemného drôtu s vysokou rýchlosťou pružín. Ak sú pružiny vaším primárnym produktom, účelová ohýbačka pružín prekoná univerzálnu ohýbačku drôtu prispôsobenú na pružinové práce.

Ako dlho trvá naprogramovanie nového dielu na CNC ohýbačke drôtu?

Pomocou offline programovacieho softvéru a DXF súboru hotového dielu dokáže skúsený programátor vygenerovať pracovný program za 30–90 minút pre štandardnú 2D alebo 3D drôtenú formu. Programovanie na stroji bez offline nástrojov môže trvať 2–6 hodín pri zložitých dieloch, vrátane testovacích chodov a úprav. Pružinové programy sú často rýchlejšie, pretože geometria je pravidelnejšia a softvér robí väčšinu výpočtov automaticky.

Aké drôtené materiály zvládne štandardná CNC ohýbačka drôtu?

Štandardné stroje spracovávajú mäkkú oceľ, nehrdzavejúcu oceľ (so zníženou kapacitou) a hliník. Pružinový drôt s vysokým obsahom uhlíka spracovávajú stroje s optimalizovanými pružinami a niektoré všeobecné ohýbačky drôtu. Titán, nitinol a špeciálne zliatiny zvyčajne vyžadujú upravené alebo zákazkové stroje a niektoré aplikácie vyžadujú vyhrievané nástroje na dosiahnutie primeranej ťažnosti.

Ako funguje spätná kompenzácia v praxi?

Riadiaca jednotka stroja pridáva vypočítané prehnutie ku každému naprogramovanému uhlu na kompenzáciu elastického zotavenia po uvoľnení nástrojov. Táto hodnota kompenzácie je určená empiricky – stroj ohne testované kusy, zmeria skutočný dosiahnutý uhol a vypočíta potrebnú korekciu. Moderné systémy vytvárajú odpružené stoly podľa typu materiálu a priemeru, takže kompenzácia sa aplikuje automaticky pri výbere materiálu. Priebežné meracie systémy môžu aktualizovať hodnoty kompenzácie v reálnom čase na základe skutočných nameraných výsledkov, čím sa zníži počet testovacích kusov potrebných pri spustení nového programu.
