Ako funguje ohýbačka? Sprievodca ohýbaním pružiny

Ako funguje ohýbačka: hlavný princíp

Ohýbačka funguje tak, že na obrobok – zvyčajne kov, drôt alebo rúrku – aplikuje riadenú silu, aby ho deformovala do určitého uhla alebo tvaru bez rezania alebo zvárania. Stroj používa kombináciu razidla (horná matrica), matrice (spodná matrica) a zadného dorazu na polohovanie a ohýbanie materiálu s opakovateľnou presnosťou. Základná mechanika sa spolieha na prekročenie medze klzu materiálu, takže sa trvalo deformuje, pričom zostáva pod jeho pevnosťou v ťahu, aby sa predišlo prasknutiu.

Prakticky povedané, keď razník klesá do matrice, núti plech alebo drôt, aby sa prispôsobil geometrii matrice. Dosiahnutý uhol závisí od hĺbky prieniku, šírky otvoru matrice a vlastných vlastností pruženia materiálu. Moderné CNC ohýbačky riadia všetky tieto premenné digitálne, čo umožňuje tolerancie až ±0,1° pri uhle ohybu a ±0,1 mm pri polohovaní zadného dorazu.

V priemysle existuje niekoľko primárnych metód ohýbania, z ktorých každá je vhodná pre iné materiály a objemy výroby:

• Ohýbanie vzduchom: Dierovač tlačí materiál do matrice bez toho, aby sa vynoril. Konečný uhol závisí od hĺbky prieniku razníka. Toto je najflexibilnejšia metóda a predstavuje viac ako 60 % operácií ohraňovacieho lisu na celom svete.
• Spodná časť (spodné ohýbanie): Razník vtlačí materiál úplne do matrice, čím dosiahne veľmi presné uhly. Odpruženie je minimálne, pretože materiál je úplne stlačený. Vyžaduje väčšiu tonáž – zvyčajne 3–5 krát viac ako ohýbanie vzduchom.
• Razenie: Metóda s najvyšším tlakom, pri ktorej razidlo a matrica stlačia materiál takmer k nulovému pruženiu. Používa sa pre extrémne tesné tolerancie, často v leteckom priemysle alebo pri výrobe medicínskych komponentov.
• Ohýbanie valcov: Tri rolky postupne ohýbajú plát alebo plát do oblúkov alebo valcov. Bežné pri výrobe rúr a konštrukčnej ocele.
• Ohýbanie rotačným ťahom: Používa sa hlavne na rúry a profily. Upínacia matrica drží rúrku, zatiaľ čo ohýbacia matrica sa otáča okolo pevného stredu a ťahá rúrku do tvaru. Nevyhnutné pre oblúky s malým polomerom na výfukových potrubiach a klietkach.

Kľúčové komponenty vo vnútri ohýbačky

Pochopenie toho, čo každá časť robí, pomáha operátorom riešiť problémy a optimalizovať kvalitu výstupu. Každý ohýbací stroj, bez ohľadu na typ, zdieľa spoločnú sadu mechanických a ovládacích komponentov.

Rám a posteľ

Rám stroja je zváraná alebo liata oceľová konštrukcia, ktorá absorbuje ohybové sily bez vychýlenia. Na veľkých ohraňovacích lisoch s hmotnosťou 400 ton alebo viac sa lôžko pri zaťažení merateľne vychýli – niekedy 0,3 – 0,5 mm naprieč 4-metrovým rozpätím. Lepšie stroje používajú korunovacie systémy (mechanické alebo hydraulické klinové) na kompenzáciu tohto vychýlenia a udržanie konzistentnosti uhla po celej dĺžke dielu.

The Ram (horný lúč)

Baranidlo nesie horný nástroj (dierovač) a je poháňané smerom dole pomocou hydraulických valcov, servoelektrických pohonov alebo mechanických excentrov. Servoelektrické ohraňovacie lisy, ktoré sú teraz štandardom v presných plechových dielňach, dosahujú opakovateľnosť polohovania ±0,01 mm — výrazne lepšie ako konvenčné hydraulické konštrukcie, ktoré zvyčajne dosahujú ±0,04 mm.

Nástroje: Punch and Die

Polomer hrotu lisovníka, šírka otvoru matrice (otvor do V) a polomer ramena lisovnice priamo ovplyvňujú kvalitu ohybu. Štandardné pravidlo je, že otvor do V by mal byť 6-10-násobok hrúbky materiálu. Napríklad ohýbanie 3 mm mäkkej ocele zvyčajne používa 20–24 mm V-match. Použitie príliš úzkej matrice spôsobuje nadmerné stenčenie materiálu a praskanie; príliš široká matrica zvyšuje odpruženie a znižuje presnosť uhla.

Systém spätného rozchodu

Zadný doraz je motorizovaný doraz, ktorý presne umiestňuje materiál pred každým ohybom. Moderné viacosové zadné dorazy (zvyčajne 4–6 osí) umožňujú CNC riadenie hĺbky aj výšky, čo umožňuje automatickú výrobu zložitých prírubových dielov bez manuálneho premiestňovania. Presnosť spätného dorazu priamo určuje toleranciu dĺžky príruby, ktorá sa na dobre udržiavaných CNC ohraňovacích lisoch pohybuje ±0,1 až ±0,2 mm.

CNC ovládač

Moderné ohýbacie stroje používajú špeciálne CNC riadiace jednotky (Delem, Cybelec alebo proprietárne systémy), ktoré ukladajú ohýbacie programy, vypočítavajú požadovanú tonáž, kompenzujú spätné pruženie a koordinujú pohyb vo viacerých osiach. Offline programovanie prostredníctvom softvéru CAD/CAM (napr. Radan, Solidfunguje Bend) umožňuje inžinierom vyvíjať sekvencie ohýbania na počítači a prenášať ich priamo do stroja, čím sa skracuje čas nastavenia o 40–70 % v porovnaní s manuálnym programovaním metódou pokus-omyl.

Ako a Pružinový ohýbací stroj Works

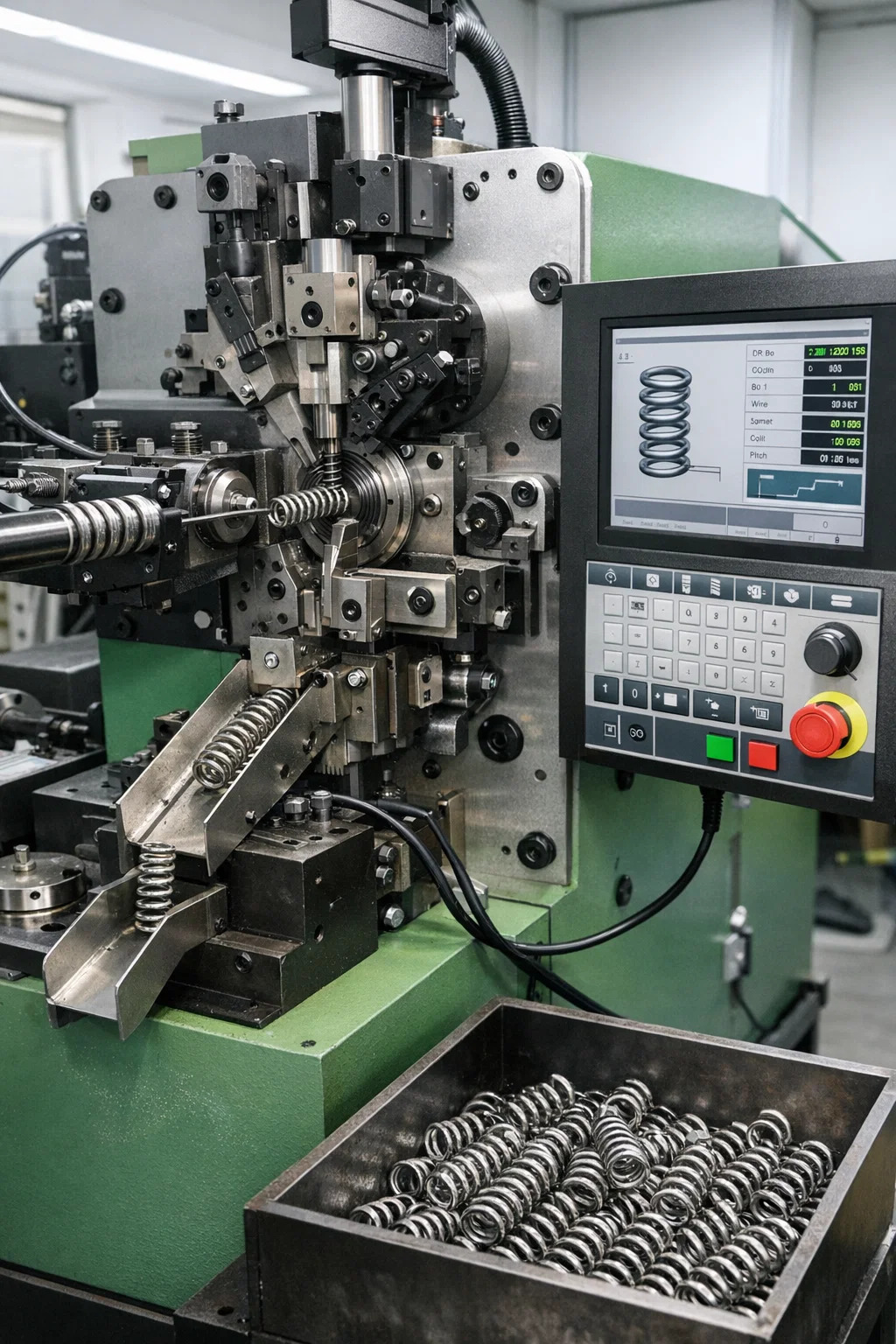

Stroj na ohýbanie pružín je špecializovaný typ ohýbacieho stroja navrhnutý špeciálne na tvarovanie drôtu alebo plochého materiálu do pružín a tvarov podobných pružinám – vrátane závitoviek, torzných pružín, tlačných pružín, ťažných pružín a vlastných tvarov drôtu. Na rozdiel od štandardných ohraňovacích lisov na plechy pracuje stroj na ohýbanie pružín s rotujúcimi ohýbacími čapmi, nastaviteľnými vačkami a mechanizmom podávania drôtu, ktoré spolupracujú na kontinuálnom tvarovaní drôtu pri jeho podávaní cez stroj.

Základný pracovný cyklus CNC ohýbačky pružín prechádza nasledujúcimi fázami:

1. Podávanie drôtu: Servopoháňané podávacie valčeky posúvajú drôt z cievky na presnú dĺžku. Presnosť posuvu na moderných strojoch dosahuje ±0,02 mm na cyklus.
2. Ohýbanie / navíjanie: Ohýbacie čapy alebo navíjacie nástroje aplikujú bočnú silu na posúvajúci sa drôt, ovíjajú ho okolo navíjacieho tŕňa alebo cez sériu ohybových bodov, aby vytvorili požadovanú geometriu.
3. Ovládanie výšky tónu: Nástroj rozstupu sa pohybuje axiálne, aby ovládal rozstup medzi závitmi v tlačných alebo ťažných pružinách.
4. Rezanie: Akonáhle pružina dosiahne svoju naprogramovanú dĺžku, rezačka drôt čisto odreže a hotová pružina sa vyhodí do zbernej nádoby alebo dopravníka.

Vysokorýchlostné CNC ohýbačky pružín zvyčajne produkujú 30–200 pružín za minútu v závislosti od priemeru drôtu a zložitosti pružiny. Niektoré veľkoobjemové navíjačky s tenkým drôtom (0,1 – 0,5 mm) v sektore elektroniky presahujú 400 dielov za minútu.

Typy ohýbacích strojov na pružiny

Stroje na ohýbanie pružín sa dodávajú v niekoľkých konfiguráciách v závislosti od typu pružiny a výrobných požiadaviek:

Springback: Prečo na tom záleží a ako to zvládajú ohýbačky

Odpruženie je jednou z najvýznamnejších výziev pri akejkoľvek operácii ohýbania, či už na ohraňovacom lise na plech alebo na stroji na ohýbanie pružín. Keď sila ohne kov, iba časť deformácie je plastická (trvalá). Elastická časť sa po uvoľnení sily vráti späť, čo spôsobí, že časť pruží späť do pôvodného tvaru. Pre bežné plechy z mäkkej ocele sa uhly pruženia zvyčajne pohybujú od 1° do 5°, zatiaľ čo vysokopevnostné ocele a nehrdzavejúca oceľ môžu pružiť späť o 6°–12° alebo viac.

Pružinové ohýbacie stroje čelia obzvlášť akútnej verzii tohto problému. Celý produkt je definovaný jeho elastickým zotavením – napríklad tlačná pružina musí predvídateľne ukladať a uvoľňovať energiu, takže proces navíjania musí presne počítať so spätným pružením, aby sa dosiahla cieľová voľná dĺžka a rýchlosť pružiny. Pružina, ktorá pruží viac, ako je naprogramovaná, bude príliš dlhá; ten, ktorý menej pruží, bude príliš krátky a oba neprejdú záťažovým testom.

Kompenzačné metódy používané v moderných strojoch

• Prílišné ohýbanie: Stroj sa zámerne ohýba za cieľový uhol, pričom vypočítava prebytok potrebný na kompenzáciu spätného pruženia. CNC systémy ukladajú do svojich databáz hodnoty korekcie pruženia špecifické pre daný materiál.
• Spätná väzba merania uhla: Niektoré špičkové ohraňovacie lisy obsahujú integrované laserové alebo optické uhlové snímače (napríklad systém CADMAN-Touch spoločnosti LVD), ktoré merajú skutočný uhol stredného zdvihu a upravujú prienik dierovača v reálnom čase.
• Odmena za materiálovú databázu: CNC ohýbačky pružín uchovávajú tabuľky korekcie pruženia pre každý materiál drôtu, priemer a tvrdosť. Operátor zadá špecifikáciu materiálu a stroj automaticky nastaví polohu navíjacieho hriadeľa a prítlak nástroja.
• Razenie: Aplikovaný tlak dostatočný na plastickú deformáciu takmer celého prierezu materiálu takmer úplne eliminuje spätné pruženie, ale vyžaduje 5- až 8-krát väčšiu silu ako ohýbanie vzduchom.

CNC vs. ručné ohýbačky: priame porovnanie

Rozdiel medzi CNC riadenými a ručnými ohýbacími strojmi ďaleko presahuje cenu. Každý z nich má špecifický prevádzkový kontext, v ktorom prináša najlepšiu návratnosť.

Konkrétne v prípade strojov na ohýbanie pružín dominujú CNC systémy vo výrobe so stredným až veľkým objemom, pretože geometriu tvaru drôtu je takmer nemožné dôsledne replikovať ručným nastavením kolíkov, keď rýchlosť chodu presahuje 50 dielov za minútu. Stroje na ručné ohýbanie pružín zostávajú životaschopné pre prototypové práce, špeciálne opravovne a veľmi malé série drôtených pružín s veľkým priemerom, kde čas nastavenia stroja prevyšuje skutočný čas výroby.

Materiály spracované ohýbacími strojmi

Ohýbačky nie sú materiálne agnostické. Každá trieda materiálu reaguje inak na ohybové sily a tomu je potrebné prispôsobiť parametre stroja.

Plechové ohraňovacie materiály

• Mäkká oceľ (CR/HR): Najčastejšie ohýbaný materiál. Medza klzu 250–350 MPa. Zhovievavé správanie s miernym odpružením. 1 mm CR plech vyžaduje približne 12–18 ton na meter dĺžky ohybu.
• Nerezová oceľ (304/316): Vyššia pevnosť (výťažnosť 205–310 MPa), ale podstatne vyššia rýchlosť vytvrdzovania. Vyžaduje 1,5–2× tonáž mäkkej ocele a vytvára väčšiu spätnú väzbu. Minimálny vnútorný polomer ohybu by mal byť aspoň 1× hrúbka materiálu, aby nedošlo k prasknutiu.
• Hliník (5052, 6061): Nižšia pevnosť, ale náchylnejšia na pruženie v dôsledku nižšieho modulu pružnosti (~70 GPa vs. 200 GPa pre oceľ). 6061-T6 je notoricky náchylný na praskanie pri ostrých polomeroch; Pre zložité ohyby sú výhodné T4 alebo žíhané temperovanie.
• Vysokopevnostná oceľ (AHSS, HSLA): Medze klzu 550–1200 MPa. Extrémne vysoké odpruženie (často 8°–15° na 90° ohyb). Vyžaduje starostlivý výber nástrojov a často špecializované stratégie tvarovania.

Materiály drôtu na ohýbanie pružín

• Tvrdo ťahaný pružinový drôt (ASTM A227): Priemyselný ťahúň pre tlačné pružiny na všeobecné použitie. Pevnosť v ťahu 1200–2000 MPa v závislosti od priemeru.
• Hudobný drôt (ASTM A228): Najvyššia pevnosť v ťahu bežných druhov pružinových drôtov (až 2350 MPa pri priemere 0,5 mm). Používa sa tam, kde je rozhodujúca únavová životnosť a konzistentné mechanické vlastnosti.
• Nerezový pružinový drôt (302/304): Odolnosť proti korózii pre potravinárske, námorné a lekárske aplikácie. Nižšia pevnosť ako hudobný drôt, ale vynikajúca odolnosť voči životnému prostrediu.
• Drôt z chróm-kremíkovej / chróm-vanádiovej zliatiny: Používa sa pre vysokoteplotné pružiny (ventilové pružiny, komponenty motora), kde by zvýšené prevádzkové teploty spôsobili, že obyčajný uhlíkový drôt sa stiahne.

Ako vybrať správnu ohýbačku pre vašu aplikáciu

Výber nesprávneho stroja je drahá chyba. Správna ohýbačka závisí od najmenej šiestich konvergujúcich faktorov a každý musí byť hodnotený spoločne a nie izolovane.

Materiál a hrúbka obrobku

Pre plech, požadované hmotnostné váhy s medzou klzu materiálu a druhou mocninou hrúbky . Zdvojnásobenie hrúbky materiálu zhruba štvornásobne zvýši potrebnú tonáž. Dielňa, ktorá primárne ohýba 3 mm mäkkú oceľ do šírky 2 500 mm, potrebuje kapacitu ohraňovacích lisov približne 100 – 160 ton. Ak by neskôr potrebovali ohnúť 6 mm nehrdzavejúcu oceľ, tá istá časť by si mohla vyžiadať 400 ton, čo je oveľa viac, ako je hodnotenie stroja.

Pri pružinových prácach sa výber stroja riadi takmer výlučne rozsahom priemerov drôtu. Stroj na ohýbanie pružín určený pre drôt s priemerom 0,5–4 mm nedokáže spoľahlivo spracovať drôt s priemerom 8 mm bez rizika preťaženia motora a zlomenia nástroja.

Geometria a zložitosť dielu

Jednoduché 2D ohyby na plochom plechu zvládne každý ohraňovací lis. Diely so zložitými prírubovými vzťahmi, ohybmi lemu alebo negatívnymi uhlami vyžadujú mimostredové nástroje, špeciálne konfigurácie lisovníc alebo robotickú manipuláciu s dielmi. Pre drôtené formy s 3D geometriou – háky, slučky a viacrovinové ohyby – len viacosový CNC drôtový tvarovací stroj so 6 alebo viacerými nezávisle riadenými osami dokáže zvládnuť objem výroby.

Objem výroby

Obchod vyrábajúci 50 vlastných držiakov týždenne nemá opodstatnenie pre CNC ohraňovací lis za 200 000 USD s automatickým meničom nástrojov. Naopak, výrobca pružín, ktorý používa 500 000 tlačných pružín mesačne, sa nemôže spoliehať na poloautomatickú navíjačku – čas cyklu a opotrebovanie nástrojov spôsobia, že náklady budú neudržateľné. Analýza rentability neustále ukazuje, že CNC stroje na ohýbanie pružín vrátia svoju investíciu do 12–24 mesiacov pri rýchlosti výroby nad 50 000 dielov za mesiac v porovnaní s manuálnymi alebo poloautomatickými alternatívami.

Požiadavky na toleranciu

Letecké a medicínske diely bežne vyžadujú uhly ohybu ±0,25° a dĺžky príruby ±0,1 mm. Spoľahlivo to dosiahnuť na hydraulickom ohraňovacom lise bez spätnej väzby na meranie uhla je takmer nemožné počas celej výrobnej série. Pre ohýbanie pružiny si tolerancie voľnej dĺžky ±0,3 mm na 50 mm telese pružiny vyžadujú stroj so stabilným rozlíšením podávania drôtu a konzistentnou kompenzáciou spätného pruženia – zvyčajne dosiahnuteľnú len so servopoháňanými CNC navíjačkami.

Bežné problémy pri ohýbaní a ich hlavné príčiny

Dokonca aj dobre nakonfigurované stroje produkujú chybné diely, keď nie sú kontrolované premenné. Nasledujúce problémy sú najčastejšie hlásené pri prevádzke ohraňovacích lisov a ohýbačiek pružín.

Nekonzistentnosť uhla po celej dĺžke dielu

Ak je uhol ohybu v strede správny, ale otvára sa smerom ku koncom, lôžko stroja sa pri zaťažení vychyľuje. 3-metrový oblúk na 250-tonovom ohraňovacom lise bez aktívneho vyklenutia môže vykazovať 0,4 – 0,8 mm vychýlenie v strede vzhľadom na konce, čo sa premietne do zmeny uhla 1° – 2°. Fix je hydraulický alebo mechanický korunovací stôl alebo kratšie nástrojové segmenty, ktoré umožňujú nastavenie podľa sekcie.

Praskanie v polomere ohybu

K praskaniu dochádza, keď vonkajšie napätie vlákna presiahne kapacitu predĺženia materiálu. Bežné príčiny zahŕňajú použitie polomeru razidla menšieho, ako je minimum odporúčané pre daný materiál (pre hliník 6061-T6 je minimálny vnútorný polomer zvyčajne 1,5–2× hrúbka materiálu), ohýbanie v smere zrna valcovaného plechu alebo použitie mechanicky tvrdeného materiálu z predchádzajúcich tvarovacích operácií. Otočenie dielu o 90° vzhľadom na smer valcovania často eliminuje praskanie na hraničných materiáloch.

Variácia voľnej dĺžky pružiny v ohýbaní pružiny

Rozptyl voľnej dĺžky vo výrobných pružinách (napr. ±1 mm na cieľovej hodnote ±0,3 mm) má zvyčajne jednu z troch príčin: odchýlka priemeru drôtu medzi cievkami prekračujúca toleranciu, pre ktorú bol stroj kalibrovaný, zmeny tvrdosti materiálu spôsobené dlhými výrobnými sériami alebo opotrebované podávacie valčeky, ktoré prerušovane preklzávajú. Výmena vložiek podávacieho valca každých 300–500 prevádzkových hodín je štandardná preventívna údržba vo veľkoobjemových predajniach pružín.

Twist in formed wire parts

Krútenie vzniká, keď sa zvyškové napätie v cievke drôtu neuvoľňuje rovnomerne, keď sa drôt posúva cez stroj. Urovnávač drôtu (rotačný alebo valčekový) namontovaný medzi cievkou drôtu a podávacími valcami odstraňuje súpravu cievok pred tvarovaním. Väčšina sériovo vyrábaných ohýbacích strojov obsahuje 7- alebo 9-valcovú rovnačku ako štandardné vybavenie.

Bezpečnostné požiadavky na obsluhu ohýbacích strojov

Ohýbacie stroje – najmä hydraulické ohraňovacie lisy s hmotnosťou 100 ton alebo viac – vytvárajú sily schopné rozdrviť ruky a spôsobiť smrteľné zranenia. Bezpečnostné normy nie sú voliteľné v žiadnom profesionálnom prevádzkovom prostredí.

• Svetelné závesy a laserové bezpečnostné systémy: Moderné ohraňovacie lisy využívajú systémy AOPD (Active Opto-Electronic Protective Device) — laserové závesy, ktoré okamžite zastavia baranidlo, ak ruka operátora vstúpi do nebezpečnej zóny. Fiessler AKAS II a podobné systémy detegujú prekážky tenké len 14 mm pri rýchlosti zatvárania až 10 mm/s.
• Obojručné ovládanie: Na strojoch bez pokročilej optickej bezpečnosti požiadavka obojručnej aktivácie udržuje ruky operátora mimo oblasti nástrojov počas pracovného zdvihu.
• Osobné ochranné prostriedky: Vo väčšine jurisdikcií sú minimálnymi požiadavkami rukavice odolné proti prerezaniu (EN388 úroveň 4 alebo vyššia), bezpečnostná obuv a ochrana očí pred kovovými otrepami.
• Ochrana stroja na ohýbanie pružín: Pretože stroje na ohýbanie pružín vyhadzujú časti rýchlosťou a drôt sa môže bičovať, ak sa pod napätím zlomí, je potrebná úplná obvodová ochrana s blokovanými prístupovými dverami. Normy ISO 11161 a EN 13857 definujú minimálne bezpečné vzdialenosti pre takéto stráženie.
• Údržba hydraulického systému: Hydraulický ohraňovací lis s netesným tesnením môže pod vplyvom gravitácie spadnúť baranidlo. Bezpečnostné ventily proti pádu (spätné ventily priamo na valci) sú povinné na všetkých moderných strojoch a mali by sa každoročne kontrolovať.

Postupy údržby, ktoré predlžujú životnosť ohýbacieho stroja

Dobre udržiavaná ohýbačka by mala poskytovať 20–30 rokov produktívnej služby. Zanedbávané stroje sa rýchlo zhoršujú, vyrábajú diely s netoleranciou a vytvárajú bezpečnostné riziká. O nasledujúcich postupoch údržby nemožno v produkčnom prostredí vyjednávať.

• denne: Vyčistite povrchy nástrojov, aby ste predišli ryhovaným hrotom dierovača a ramenám matrice. Skontrolujte hydraulické hadice, či nie sú odierané alebo plakali. Skontrolujte zarážky zadného meradla, či neobsahujú nečistoty, ktoré by mohli nesprávne umiestniť diely.
• Týždenne: Skontrolujte hladinu a stav hydraulickej kvapaliny. Skontrolujte kontamináciu lineárnych snímačov (ak sú namontované). Overte presnosť polohovania zadného dorazu pomocou číselníka oproti referenčnej zarážke.
• Mesačne: Namažte vodiace lišty barana, vodiace skrutky zadného dorazu a guľôčkové skrutky podľa plánu mazania výrobcu. Skontrolujte opotrebovanie upínacích systémov nástrojov.
• Ročne: Kompletná výmena hydraulickej kvapaliny (zvyčajne ISO VG46 alebo VG68 v závislosti od klímy). Skontrolujte tesnenia valca. Vykonajte laserovú alebo optickú kalibráciu referenčného systému uhla stroja. Pri strojoch na ohýbanie pružín vymeňte ohýbacie čapy a navíjacie tŕne, ktoré vykazujú merateľné opotrebovanie.

Náradie predstavuje zvyčajne najvyššie náklady na údržbu pri operáciách ohraňovacích lisov a ohýbačiek pružín. Hroty dierovačov sa opotrebúvajú a škrabajú; ramená matrice erodujú opakovaným kontaktom kovu. Jedna sada presných ohraňovacích nástrojov pre 3-metrový stroj môže stáť 3 000 – 15 000 USD, vďaka čomu je správne skladovanie (stojany na náradie, ochranné kryty) a manipulačné postupy priamym opatrením na kontrolu nákladov.
