Čo je to CNC stroj na navíjanie pružín? Aký je princíp jeho fungovania?

◾ Čo je a CNC stroj na navíjanie pružín ?

CNC stroj na navíjanie pružín je presný stroj riadený počítačovým „mozgom“ špeciálne navrhnutý na navíjanie kovového drôtu do špirálových pružín.
Ak je bežný stroj na navíjanie pružín ako majster s ručnou pílou, potom je CNC stroj na navíjanie pružín ako moderný spracovateľský závod s presnou navigáciou a automatizovanými ramenami. Nevyžaduje zložité mechanické prevody na nastavenie veľkosti; jednoducho použijete prsty na obrazovke, zadáte niekoľko príkazov a stroj rýchlo vytvorí identické pružiny.

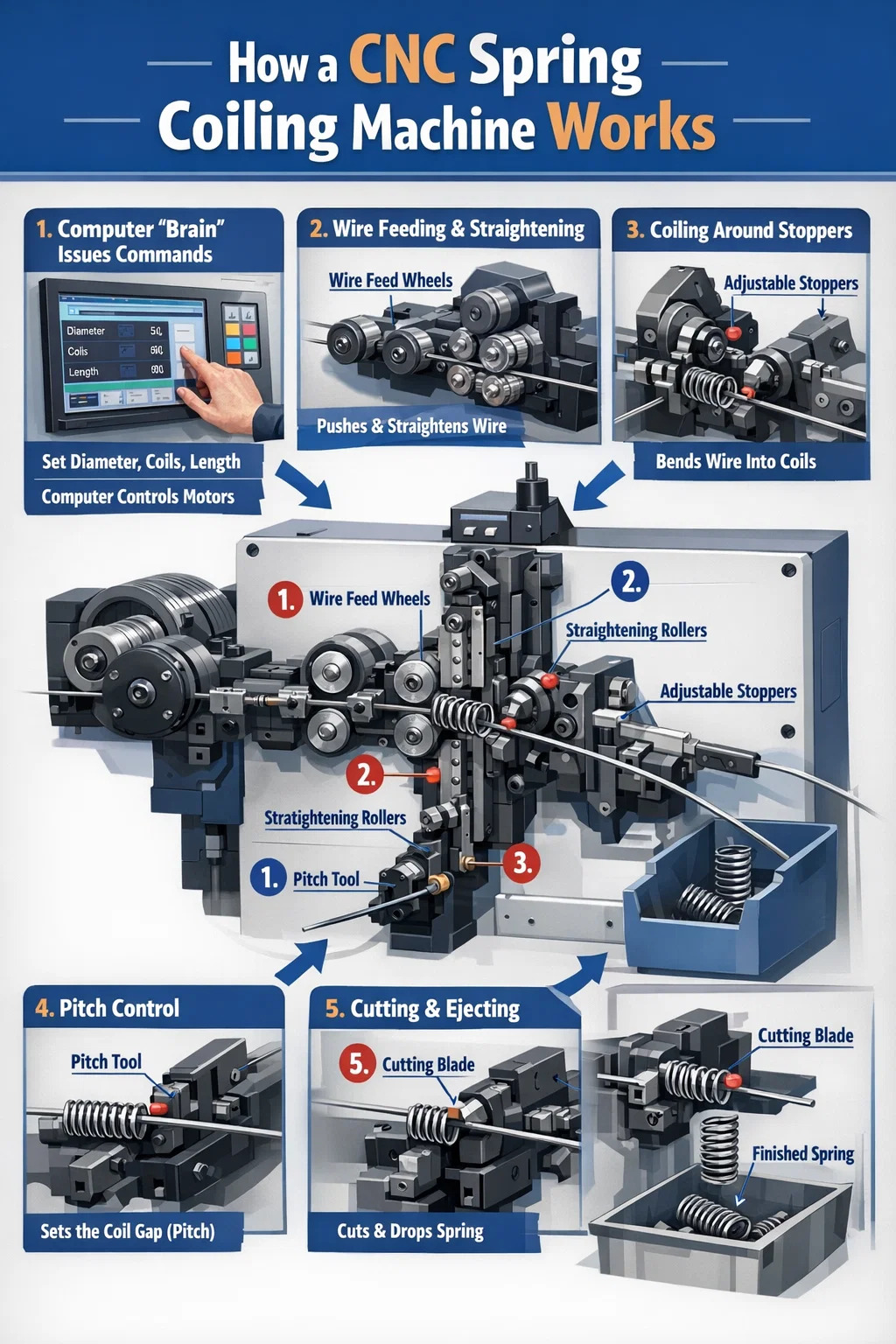

◾ Ako funguje CNC stroj na navíjanie pružín?

Tento stroj premieňa pevný oceľový drôt na elastické zvitky predovšetkým pomocou nasledujúcich presných krokov:

Počítačový "mozog" vydáva príkazy:

Operátor nastavuje priemer pružiny, počet závitov a celkovú dĺžku na ovládacom paneli. Počítač prevádza tieto parametre na elektrické signály a presne riadi viacero motorov vo vnútri stroja. Každý z týchto motorov vykonáva svoju špecifickú úlohu, niektoré tlačia drôt, iné ho ohýbajú a bezproblémovo spolupracujú.

Výkonné podávanie drôtu a "narovnávanie":

Koleso na podávanie drôtu na zadnej strane stroja pevne zviera oceľový drôt a neustále ho posúva dopredu. Predtým, ako drôt vstúpi do tvarovacej oblasti, prechádza sériou horizontálne a vertikálne usporiadaných vyrovnávacích valcov. Tento krok odstráni pôvodnú pamäť zakrivenia drôtu a "zažehlí" ho rovno, aby sa zabezpečilo, že výsledné pružiny nebudú pokrivené.

Náraz na zátky na vytvorenie kruhov:

Toto je jadro procesu navíjania pružiny. Keď sa narovnaný oceľový drôt vytlačí z vodiacej trubice, narazí na jednu alebo dve extrémne tvrdé kovové zarážky (zvyčajne nazývané vodidlá drôtu).
Pretože koliesko podávania drôtu vzadu stále tlačí dopredu a zarážky blokujú cestu, drôt nemá kam ísť, len sa ohýbať pozdĺž oblúka zarážok.
Brilantnosť CNC stroja na navíjanie pružín spočíva v tom, že počítač môže kedykoľvek upraviť polohu týchto dvoch zarážok. Čím bližšie sú zátky, tým menší je kruh; čím sú od seba ďalej, tým je kruh väčší.

Ovládanie medzery (výšky):

Ak chcete, aby pružina mala kompresný priestor, medzi závitmi musí byť medzera. Stroj má špeciálnu "tlačnú tyč" (rozstupový nástroj), ktorá tlačí na drôt zo strany, keď je navíjaný. Počítač riadi silu a časovanie tejto tlačnej tyče a určuje, či je pružina pevne alebo voľne navinutá.

Presné rezanie a tvarovanie:

Keď pružina dosiahne vopred stanovenú dĺžku alebo počet závitov, počítač prikáže reznému kotúču, aby sa rýchlo vysunul. Tento rez je nielen presný v polohe, ale tiež vedie k čistému, plochému rezu. Vytvorí sa tak štandardná pružina, ktorá spadne do zberného koša a proces okamžite začne znova na ďalšiu jar.
