Čo je stroj na ohýbanie pružín? Aký je princíp jeho fungovania?

Čo je to pružinový ohýbací stroj? Priama odpoveď

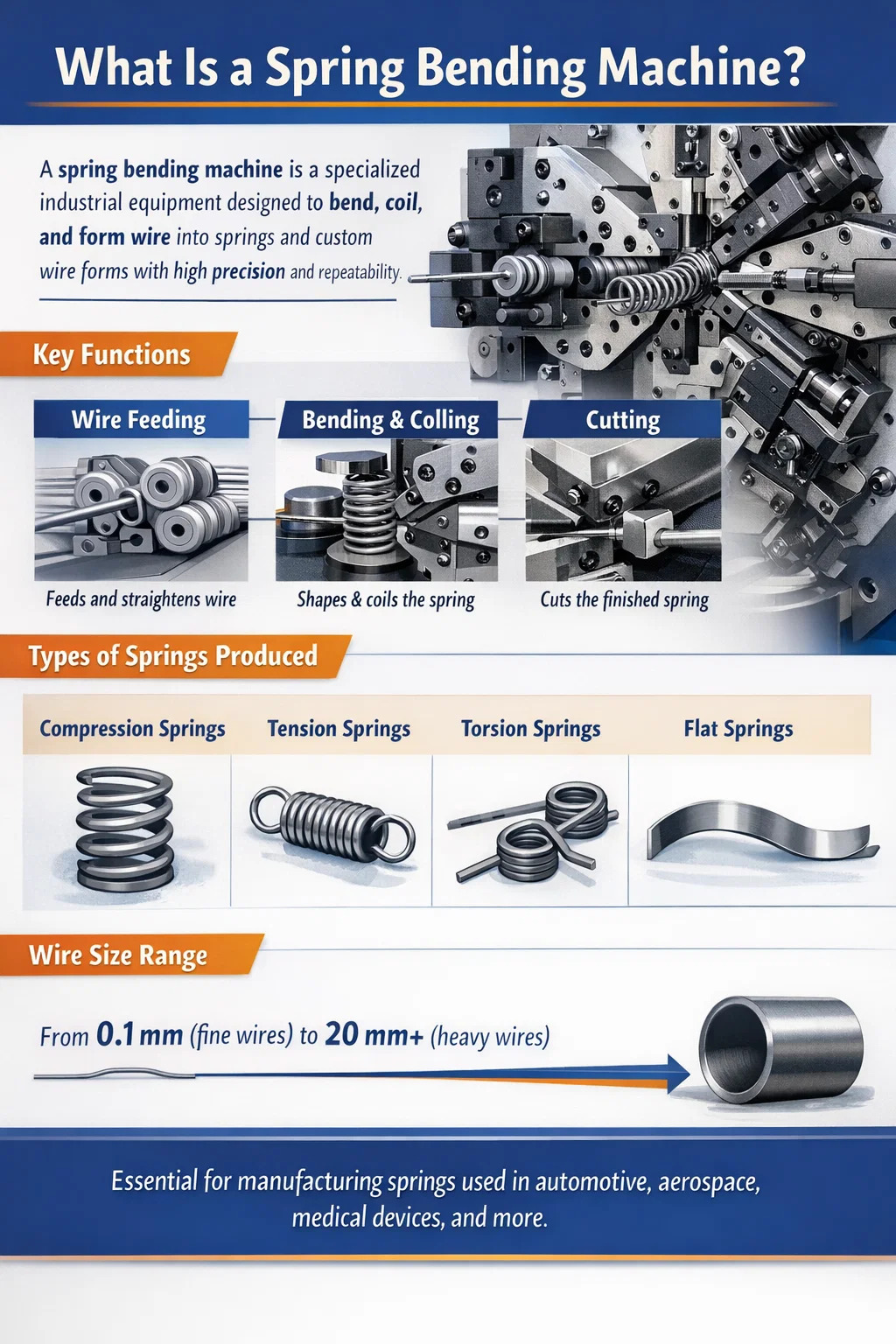

A stroj na ohýbanie pružín je špecializované priemyselné zariadenie určené na ohýbanie, navíjanie a tvarovanie drôteného alebo pásového materiálu do pružín a pružinových komponentov. Ovláda tvar, rozstup, priemer a konfiguráciu koncov každej pružiny pomocou kombinácie podávacích, ohýbacích a rezacích mechanizmov. Na rozdiel od strojov na tvarovanie drôtu na všeobecné použitie je stroj na ohýbanie pružín optimalizovaný špeciálne na výrobu tlačných pružín, ťažných pružín, torzných pružín, plochých pružín a tvarov drôtu na mieru s vysokou opakovateľnosťou a minimálnym ručným zásahom.

Pružinové ohýbačky zvládajú priemery drôtu od tak jemných ako 0,1 mm (pre presné elektronické pružiny) do hrúbky ako 20 mm alebo viac (pre ťažké priemyselné pružiny). V modeloch riadených CNC môže jediný stroj uložiť stovky programov dielov a prepínať medzi typmi pružín v priebehu niekoľkých minút, čo z neho robí základný kameň modernej výroby pružín.

Globálny priemysel výroby pružín je významný. Pružiny sa používajú prakticky v každom mechanickom produkte – od guľôčkových pier a lekárskych zariadení až po automobilové závesy a letecké ovládače. Jarný trh bol ocenený na konci 24 miliárd USD v roku 2023 , a stroje na ohýbanie pružín sú primárnymi výrobnými nástrojmi za týmto výstupom. Pochopenie toho, čo tieto stroje sú a ako fungujú, je nevyhnutné pre každého, kto sa zaoberá výrobou pružín, obstarávaním alebo inžinierskym dizajnom.

Princíp činnosti pružinovej ohýbačky

Princíp činnosti stroja na ohýbanie pružín sa sústreďuje na tri koordinované činnosti: podávanie drôtu, riadené ohýbanie a rezanie . Tieto tri funkcie sú presne načasované a zoradené tak, aby vytvorili kompletnú pružinu v jednej nepretržitej operácii. Takto funguje každá fáza:

Podávanie drôtu

Drôt sa ťahá z cievky (alebo z podávača rovnej tyče pre ťažší drôt) a prechádza cez rad vyrovnávacích valcov. Tieto valčeky odstraňujú prirodzené zakrivenie („nastavenie“) z cievky drôtu, takže drôt vstupuje do zóny ohybu v priamej, konzistentnej línii. Vyrovnávacia jednotka sa zvyčajne skladá z dvoch súprav valcov usporiadaných pod uhlom 90 stupňov voči sebe – jedna súprava koriguje horizontálnu rovinu, druhá koriguje vertikálnu rovinu.

Po narovnaní pár servopoháňaných podávacích valcov uchopí drôt a posúva ho dopredu kontrolovanou rýchlosťou a dĺžkou. Dĺžka posuvu určuje, kde sa každý ohyb vyskytne v porovnaní s predchádzajúcim, čo priamo riadi sklon pružiny, dĺžku tela a geometriu konca. V CNC strojoch na ohýbanie pružín je posuvný servomotor naprogramovaný tak, aby poskytoval presné prírastky - niekedy presné ±0,01 mm na krok podávania .

Ohýbanie a navíjanie

Keď sa drôt posúva dopredu, dostane sa do kontaktu s ohýbacími nástrojmi (nazývanými aj ohýbacie prsty, navíjacie kolíky alebo roztečové nástroje), ktoré ho vychýlia do požadovaného tvaru. Pri výrobe špirálovej pružiny sa drôt ohýba okolo bodu navíjania (kalený oceľový kolík alebo tŕň), aby sa vytvorila špirálová špirála. Poloha bodu navíjania vzhľadom na dráhu drôtu určuje priemer cievky. Nástroj rozstupu – umiestnený axiálne pozdĺž drôtu – riadi rozostup medzi susednými cievkami.

Ohýbacie nástroje sú namontované na saniach alebo vačkách poháňaných servomotormi (v CNC strojoch) alebo mechanickými vačkami (v strojoch vačkového typu). V CNC stroji na ohýbanie pružín môže byť každá os ohýbania nezávisle naprogramovaná tak, aby sa počas cyklu podávania drôtu pohybovala do ľubovoľnej polohy v akomkoľvek bode. To umožňuje stroju vyrábať pružiny s premenlivým rozstupom, sudovité pružiny, kužeľové pružiny a zložité 3D tvary drôtu – všetko z jedného nastavenia.

V prípade torzných pružín a iných tvarov bez špirály, ohýbacie prsty aplikujú presné uhlové ohyby v špecifických bodoch pozdĺž drôtu. Stroj podáva nastavenú dĺžku, ohýba sa v naprogramovanom uhle, znova sa podáva, znova sa ohýba – opakuje sa, kým sa nedokončí úplná geometria pružiny. Uhly ohybu je možné ovládať ±0,5 stupňa alebo lepšie na kvalitných CNC strojoch.

Rezanie

Po dokončení naprogramovanej geometrie pružiny rezací mechanizmus preruší drôt, aby sa hotová pružina oddelila od prichádzajúceho drôtu. Fréza je zvyčajne čepeľ z kalenej ocele poháňaná vačkou alebo servoosou. Rez musí byť čistý a bez otrepov, aby sa predišlo funkčným poruchám – najmä v prípade tlačných pružín, kde koncové závity musia sedieť rovno na povrchu. Niektoré stroje obsahujú vyhradenú stanicu na tvarovanie koncov, ktorá brúsi alebo splošťuje rezané konce po rezaní, čím sa vytvárajú uzavreté a brúsené konce potrebné pre presné tlačné pružiny.

Spätná kompenzácia

Kritickým aspektom princípu fungovania stroja na ohýbanie pružín je riadenie odpruženie — elastické zotavenie drôtu po ohnutí. Drôt sa pri ohýbaní deformuje plasticky (trvale) aj elasticky. Keď sa ohýbacia sila uvoľní, elastická časť sa zotaví, čo spôsobí, že drôt čiastočne pruží späť do pôvodného tvaru. Ak sa nekompenzuje, hotová pružina bude mať väčší priemer a iné stúpanie, ako je naprogramované.

Odpruženie závisí od materiálu drôtu (nerezová oceľ pruží viac ako mäkká oceľ), priemeru drôtu, stavu temperovania a polomeru ohybu. CNC stroje na ohýbanie pružín kompenzujú spätné pruženie nadmerným ohýbaním - nastavenie polohy ohýbacieho nástroja za nominálny cieľ vypočítaným posunom. V moderných strojoch automatické systémy merania a kompenzácie pruženia priebežne upravujú polohy nástroja na základe nameraných rozmerov pružín z niekoľkých predchádzajúcich častí.

Hlavné typy ohýbačiek pružín

Stroje na ohýbanie pružín nie sú jedinou kategóriou. Existuje niekoľko rôznych typov strojov, z ktorých každý je vhodný pre rôzne typy pružín, objemy výroby, veľkosti drôtov a úrovne zložitosti. Výber správneho typu stroja je rovnako dôležitý ako jeho správne naprogramovanie.

Stroj na navíjanie pružín vačkového typu

Tradičným ťahúňom veľkoobjemovej výroby pružín sú vačkové navíjacie stroje. Všetky pohyby osí sú poháňané mechanickými vačkami namontovanými na otočnom vačkovom hriadeli. Vačky sú profilované tak, aby vytvárali požadovanú geometriu pružiny a zmena konštrukcie pružiny vyžaduje fyzickú výmenu alebo nastavenie vačiek. Zatiaľ čo nastavenie je časovo náročné, stroje vačkového typu bežia pri veľmi vysokých rýchlostiach – niektoré modely dokážu produkovať až 500 tlačných pružín za minútu — vďaka čomu sú ideálne pre masívne výrobné série s jednou pružinou. Sú robustné, spoľahlivé a ich údržba je relatívne nízka.

CNC stroj na navíjanie pružín

Stroje na navíjanie pružín CNC (Computer Numerical Control) nahrádzajú mechanické vačky servomotormi na každej osi. Každá os (priemer cievky, stúpanie, posuv, rez) je nezávisle programovateľná pomocou ovládača s dotykovou obrazovkou. Zmena z jednej konštrukcie pružiny na druhú sa dosiahne zavedením iného programu – nie je potrebná žiadna mechanická zmena. CNC navíjacie stroje zvyčajne majú 4 až 8 CNC osí a môže produkovať tlačné, predlžovacie a variabilné pružiny. Výrobné rýchlosti sa pohybujú od 30 do 200 dielov za minútu v závislosti od zložitosti pružiny a priemeru drôtu.

CNC ohýbačka pružín (viacosový formovač drôtu)

Tento typ, ktorý sa často nazýva CNC ohýbačka drôtu alebo CNC tvarovač drôtu, sa líši od navíjacích strojov v tom, že dokáže ohýbať drôt v troch rozmeroch – nielen ho zvinúť do špirály. s 8 až 16 alebo viac CNC osí Tieto stroje dokážu vyrábať zložité 3D tvary drôtu, ako sú torzné pružiny so špecifickými uhlami ramien, drôtené svorky, konzoly, rukoväte a vlastné zostavy drôtov. Drôt možno ohýbať v ľubovoľnom smere, otáčať a formovať do prakticky akéhokoľvek tvaru. Tieto stroje sú najuniverzálnejším typom a sú nevyhnutné pre zákazkovú výrobu pružín a drôtených foriem.

Plochá pružinová ohýbačka

Stroje na ohýbanie plochých pružín (tiež nazývané stroje na tvarovanie pásov alebo stroje na ploché pružiny) sú určené na tvarovanie plochého drôtu alebo kovového pásu do listových pružín, plochých vinutých pružín, hodinových pružín a lisovaných a tvarovaných komponentov plochých pružín. Podávajú plochý pásový materiál cez profilované valce a ohýbacie lisovnice, ktoré tvarujú pás v horizontálnej a vertikálnej rovine. Tieto stroje sa vo veľkej miere používajú pri výrobe hodinových pružín, automobilových svoriek listových pružín a elektrických kontaktných pružín.

Torzný pružinový stroj

Stroje s torznými pružinami sú špecializovaným variantom strojov na ohýbanie pružín CNC, optimalizované na výrobu torzných pružín – pružín, ktoré akumulujú energiu tým, že sú skrútené a nie stlačené alebo natiahnuté. Sú vybavené špeciálnymi nástrojmi na ohýbanie ramien, ktoré dokážu ohnúť nohu/rameno pružiny do presných uhlov (bežne 90°, 180° alebo vlastných uhlov). Najprv sa navinie cievka tela, potom sa ohnú ramená. Stroje s torznými pružinami musia presne ovládať dĺžku ramena, uhol ramena a smer závitu (pravé alebo ľavé vinutie).

Kľúčové komponenty ohýbačky pružiny

Pochopenie toho, čo robí každý hlavný komponent, pomáha operátorom správne nastaviť stroj, odstraňovať chyby a udržiavať zariadenie v dobrom stave. Tu sú hlavné komponenty, ktoré sa nachádzajú na väčšine strojov na ohýbanie a navíjanie pružín:

• Cievka drôtu a výplatný systém: Drží cievku drôtu a riadi napätie, pri ktorom sa drôt odvíja. Správna kontrola napnutia zabraňuje zauzleniu drôtu, zamotaniu a nekonzistencii priemeru. Niektoré stroje používajú poháňané odvíjacie systémy pre ťažké cievky drôtu s hmotnosťou až niekoľko stoviek kilogramov.
• Žehlička na drôty: Sada valcov z kalenej ocele (zvyčajne 5 až 11 valcov v dvoch kolmých rovinách), ktoré odstraňujú sadu cievok z drôtu. Správne nastavenie rovnačky je rozhodujúce – prílišné vyrovnávanie spôsobuje spevnenie, zatiaľ čo nedostatočné vyrovnávanie zanecháva zvyškové zakrivenie, ktoré spôsobuje nekonzistentnosť priemeru hotovej pružiny.
• Podávacie valčeky: Drážkované valčeky poháňané servomotorom, ktoré uchovajú a posúvajú drôt presne kontrolovanou rýchlosťou a dĺžkou. Profil drážky sa musí zhodovať s priemerom drôtu — nesprávna veľkosť drážky spôsobuje skĺznutie (nekonzistentná dĺžka posuvu) alebo deformáciu drôtu (značenie alebo sploštenie povrchu drôtu).
• Náradie na navíjanie / ohýbanie: Čapy, prsty alebo tŕne z kalenej nástrojovej ocele, ktoré vychyľujú drôt do požadovaného tvaru. V navíjacích strojoch je bod navíjania primárnym nástrojom, ktorý nastavuje priemer cievky. Tieto nástroje podliehajú vysokému opotrebovaniu a pre dlhú životnosť musia byť vyrobené z nástrojovej ocele alebo tvrdokovu.
• Nástroj Smola Tool: Pohyblivý nástroj, ktorý riadi osovú vzdialenosť (rozstup) medzi závitmi pri vytváraní pružiny. Na CNC strojoch je rozstupový nástroj poháňaný servomotorom a možno ho naprogramovať tak, aby menil rozstup v celom tele pružiny – čím sa vyrábajú pružiny s premenlivým rozstupom používané v aplikáciách automobilového odpruženia a izolácie vibrácií.
• Rezanie Unit: Kalená oceľová rezacia čepeľ poháňaná vačkou alebo servom, ktoré po vytvorení každej pružiny preruší drôt. Rezačka musí byť ostrá a správne načasovaná. Tupý alebo nesprávne načasovaný rez vytvára otrepy, ohnuté konce alebo nesprávnu voľnú dĺžku.
• CNC ovládač: Mozog stroja. Na moderných CNC strojoch na ohýbanie pružín má ovládač dotykové rozhranie, grafické programovanie pružín, monitorovanie osí v reálnom čase, automatickú kompenzáciu pruženia a počítadlá výroby. Ovládače od popredných výrobcov ako Wafios, Itaya a Lesjöfors sa integrujú s továrenskými systémami MES a podporujú konektivitu Industry 4.0.
• Systém servopohonu: Každá CNC os je poháňaná servomotorom a zosilňovačom pohonu. Servosystémy poskytujú presné polohové riadenie (typicky Rozlíšenie kódovača ±0,001 mm ) a vysoká dynamická odozva – umožňujúca stroju vykonávať komplexné viacosové profily pohybu pri výrobných rýchlostiach.
• Rám stroja (základňa): Pevná liatinová alebo vyrobená oceľová základňa, ktorá minimalizuje vibrácie počas vysokorýchlostnej prevádzky. Vibrácie v ráme stroja sa priamo premietajú do nekonzistentnosti rozstupu a priemeru pružín, takže tuhosť rámu je kľúčovým faktorom kvality stroja.

Typy pružín vyrábané strojmi na ohýbanie pružín

Stroje na ohýbanie pružín môžu vyrábať širokú škálu typov pružín. Každý typ má odlišnú geometriu, funkciu a výrobné požiadavky. Tu je podrobný prehľad najbežnejších typov pružín a spôsobu ich výroby:

Tlačné pružiny

Tlačné pružiny sú špirálové pružiny s otvorenou špirálou, ktoré odolávajú tlakovým (tlačným) silám. Ide o celosvetovo najčastejšie vyrábaný typ pružín, ktorý sa používa vo všetkom od guľôčkových pier až po automobilové ventilové rozvody. Vyrábajú sa stočením drôtu do špirály s konzistentným stúpaním. Kľúčové parametre zahŕňajú voľnú dĺžku, priemer cievky (OD a ID), priemer drôtu, počet aktívnych cievok a typ konca (otvorená, uzavretá, otvorená zem, uzavretá zem). Uzavreté a zabrúsené konce vyžadujú sekundárne brúsenie po zvinutí, kde sa koncové zvitky brúsia naplocho na kotúčovej alebo bezhrotovej brúske, aby poskytli stabilnú dosadaciu plochu.

Predlžovacie pružiny

Predlžovacie pružiny sú vinuté pružiny, ktoré odolávajú ťahovým (ťahovým) silám. Vyrábajú sa na navíjacích strojoch so špeciálnou háčikovou stanicou, ktorá ohýba koniec drôtu do slučky alebo háku na pripevnenie. Cievky tela sú navinuté s nulovým stúpaním (dotýkajúce sa cievky), aby sa vytvorilo počiatočné napätie - predpätie, ktoré musí byť prekonané predtým, ako sa pružina začne predlžovať. Bežné typy hákov zahŕňajú strojové háky, nemecké háky a krížové háky, z ktorých každý je tvorený špecifickými sekvenciami ohýbacích nástrojov naprogramovaných do riadiacej jednotky CNC.

Torzné pružiny

Torzné pružiny ukladajú rotačnú energiu krútením. Pozostávajú zo stočeného tela s dvoma predlžovacími ramenami (nohami). Pružina vyvíja krútiaci moment úmerný uhlu natočenia. Vyrábajú sa na CNC strojoch na tvárnenie drôtu alebo jednoúčelových strojoch s torznými pružinami, kde sa telo navinie a ramená sa potom ohýbajú do určeného uhla. Bežné aplikácie zahŕňajú štipce na prádlo, pasce na myši, systémy protiváhy garážových brán a presné prístroje. Uhol medzi oboma ramenami – „torzný uhol“ – musí byť dodržaný ±1° alebo tesnejšie pre presné aplikácie.

Ploché pružiny a listové pružiny

Ploché pružiny sú vyrobené z plochého drôtu alebo kovového pásu, a nie z okrúhleho drôtu. Zahŕňajú listové pružiny (ako sa používajú v závesoch vozidiel), hodinové a výkonové pružiny (ploché vinuté pružiny navinuté z pásu), konzolové pružiny a elektrické kontaktné pružiny. Ploché pružinové ohýbačky formujú pás cez profilované valce a ohýbacie nástroje. Tolerancie hrúbky pre presné ploché pružiny môžu byť také tesné ako ±0,01 mm , ktorá si vyžaduje presný pásový materiál a dobre udržiavaný stroj.

Vlastné drôtené formuláre

Okrem klasických tvarov pružín dokážu CNC ohýbačky pružín – najmä viacosové CNC tvarovače drôtu – vyrobiť z drôtu prakticky akýkoľvek tvar: spony, poistné krúžky, držiaky, rukoväte, lekárske vodiace drôty, ortodontické drôty a zložité 3D zostavy drôtov. Tieto časti nemusia akumulovať elastickú energiu (teda technicky nie pružiny), ale vyrábajú sa na strojoch na ohýbanie pružín s rovnakým pracovným princípom posuv-ohyb-rez.

Materiály drôtu používané v strojoch na ohýbanie pružín

Výber materiálu drôtu výrazne ovplyvňuje výkon pružiny, nastavenie stroja a potrebnú kompenzáciu spätného pruženia. Rôzne materiály majú rôzne moduly pružnosti, pevnosť v ťahu a vlastnosti pruženia. Tu sú najbežnejšie drôtené materiály spracovávané strojmi na ohýbanie pružín:

• Tvrdo ťahaný drôt z uhlíkovej ocele (ASTM A227): Najbežnejší a najlacnejší pružinový drôt. Pevnosť v ťahu sa zvyčajne mení s priemerom 1 250–2 000 MPa . Používa sa pre tlačné a ťažné pružiny na všeobecné použitie v nekritických aplikáciách.
• Hudobný drôt / klavírny drôt (ASTM A228): Drôt z ocele s vysokým obsahom uhlíka s najvyššou pevnosťou v ťahu z bežných pružinových materiálov až 2 800 MPa pre jemné priemery. Používa sa tam, kde je potrebná vysoká pevnosť a dobrá únavová životnosť. Štandard pre presné prístrojové pružiny.
• Drôt z nehrdzavejúcej ocele (ASTM A313, typ 302/304/316): Vynikajúca odolnosť proti korózii, dobrý výkon pri zvýšených teplotách. Pevnosť v ťahu o niečo nižšia ako hudobný drôt. Vyžaduje vyššiu kompenzáciu pruženia – zvyčajne O 10–20 % viac prehnutia než uhlíková oceľ. Používa sa v potravinárskom, medicínskom, námornom a chemickom priemysle.
• Drôt zo zliatiny chrómu a kremíka (ASTM A401): Výnimočná pevnosť pri zvýšených teplotách a vynikajúca odolnosť proti únave. Používa sa pre automobilové pružiny ventilov, ktoré musia spoľahlivo fungovať pri teplotách motora až do 200 °C a počas životnosti motora musia cyklovať miliardy krát.
• Fosforový bronzový drôt: Dobrá elektrická vodivosť a odolnosť proti korózii. Používa sa pre elektrické kontaktné pružiny, malé nástrojové pružiny a aplikácie vyžadujúce nemagnetické vlastnosti.
• Titánový drôt: Veľmi vysoký pomer pevnosti k hmotnosti, vynikajúca odolnosť proti korózii. Drahé a ťažko navinuté. Používa sa v letectve a vo vysokovýkonnom športovom vybavení, kde je kritické zníženie hmotnosti.
• Inconel a iné superzliatiny: Používa sa pre pružiny, ktoré musia pracovať pri extrémnych teplotách (nad 300°C) v plynových turbínach, prúdových motoroch a priemyselných peciach. Tieto materiály vyžadujú špeciálne nástroje a výraznú kompenzáciu spätného pruženia.

Proces ohýbania pružiny: Krok za krokom

Správne nastavenie a obsluha stroja na ohýbanie pružín si vyžaduje systematický prístup. Tu je typická postupnosť nastavenia CNC stroja na navíjanie pružín na výrobu novej tlačnej pružiny:

1. Zaťaženie drôtu: Namontujte cievku drôtu na odvíjací systém. Prevlečte drôt cez vyrovnávaciu jednotku, pričom upravte tlak valca, aby ste odstránili súpravu cievky bez nadmerného opracovania drôtu.
2. Výber a inštalácia nástroja: Vyberte veľkosť bodu navíjania na základe cieľového vnútorného priemeru a nainštalujte nástroj rozstupu. Pre jemný drôt (pod 1 mm) sa uprednostňujú nástroje z tvrdokovu pre predĺženú životnosť.
3. Vstup do programu: Zadajte parametre pružiny do CNC ovládača: priemer drôtu, typ materiálu, vonkajší priemer cievky, voľná dĺžka, počet celkových a aktívnych cievok, stúpanie, typ konca. Riadiaca jednotka môže na základe týchto vstupov automaticky vypočítať počiatočné polohy nástroja.
4. Spustenie prvého článku: Vyrobte malú dávku vzoriek pružín (zvyčajne 5–10 kusov). Zmerajte vonkajší priemer cievky, voľnú dĺžku, rozstup a konfiguráciu koncov pomocou meracieho zariadenia špecifického pre pružinu, ako je systém na meranie zraku alebo manuálne meranie.
5. Nastavenie pružiny: Porovnajte namerané rozmery s cieľom. Upravte polohu navíjacieho bodu, aby ste napravili spätné odpruženie OD. Upravte výšku tónu nástrojom. Znova spustite vzorky a znova zmerajte. Opakujte, kým nie sú všetky rozmery v tolerancii.
6. Výrobný cyklus: Po získaní schválenia prvého článku spustite výrobu. Pravidelne monitorujte rozmery pružiny – zvyčajne každých 50 – 100 dielov – a používajte funkcie automatickej kompenzácie stroja na udržanie kvality, keď sa cievka drôtu vyčerpá (vlastnosti drôtu sa môžu po dĺžke cievky mierne líšiť).
7. Následné spracovanie (ak je potrebné): Pošlite pružiny na brúsenie koncov (ak sa vyžadujú uzavreté brúsené konce), tepelné spracovanie (uvoľnenie napätia na stabilizáciu rozmerov), brokovanie (na zlepšenie únavovej životnosti), pokovovanie (na ochranu proti korózii) alebo záťažové testovanie (na overenie, či pružina spĺňa špecifikáciu).

Kľúčové parametre pružiny a ako ich stroj ovláda

Inžinieri pružín a operátori strojov musia pochopiť vzťah medzi nastavením stroja a parametrami pružín. Tu je návod, ako sa riadia najkritickejšie rozmery pružín na CNC ohýbacom stroji:

Výhody CNC pružinových ohýbačiek oproti ručným strojom

Prechod od ručných a vačkových pružinových strojov k plne CNC strojom na ohýbanie pružín bol jednou z najvýznamnejších zmien vo výrobe pružín za posledných 30 rokov. Výhody CNC sú presvedčivé a dobre zdokumentované vo výrobných prostrediach:

• Rýchla výmena: Prechod z jedného dizajnu pružiny na druhý na CNC stroji trvá niekoľko minút – stačí načítať nový program, overiť prvý článok a spustiť. Na stroji vačkového typu môže výmena trvať hodiny, pretože vačky musia byť fyzicky vymenené a znovu načasované.
• Komplexná geometria: CNC stroje môžu produkovať pružiny s premenlivým stúpaním, kužeľové pružiny, sudovité pružiny a 3D tvary drôtu, ktoré je fyzicky nemožné vyrobiť na mechanických vačkových strojoch.
• Automatická kompenzácia: Riadiace jednotky CNC môžu automaticky upravovať polohy nástroja na základe nameraných rozmerov pružiny, čím kompenzujú zmeny priemeru drôtu a zmeny pruženia v priebehu času bez zásahu operátora.
• Výrobné údaje: CNC stroje zaznamenávajú počty výroby, časy cyklov, poruchové udalosti a údaje o kvalite, ktoré možno analyzovať na zlepšenie procesu a sledovateľnosť.
• Požiadavky na zručnosti: CNC stroje znižujú závislosť od vysoko kvalifikovaných manuálnych operátorov. Po vyvinutí a overení programu môžu menej skúsení operátori spustiť výrobu so zníženým rizikom chýb nastavenia.
• Integrácia: Moderné CNC pružinové ohýbačky môžu byť integrované s automatickými meničmi cievok, dopravníkmi dielov, systémami vizuálnej kontroly a robotickými baliacimi linkami pre plne automatizované výrobné bunky.

Bežné chyby ohýbania pružiny a ako ich opraviť

Dokonca aj dobre nastavené stroje na ohýbanie pružín produkujú chybné diely, keď sa podmienky procesu menia. Rozpoznanie bežných chýb a ich základných príčin je nevyhnutné pre udržanie kvality:

• Priemer cievky je mimo tolerancie: Zvyčajne je to spôsobené zmenou pruženia v dôsledku zmien mechanických vlastností drôtu (rôzna dávka drôtu), teplotných zmien alebo opotrebovania nástroja. Opravte úpravou polohy bodu navíjania alebo aktualizáciou hodnoty kompenzácie pruženia v CNC programe.
• Nesprávna voľná dĺžka: Príčinou je preklzávanie podávacích valcov (opotrebované valčeky, nesprávna upínacia sila alebo znečistený povrch drôtu) alebo nesprávna dĺžka podávania programu. Skontrolujte stav podávacieho valca a znovu overte hodnoty programu oproti nameranému posuvu drôtu.
• Nerovnomerná výška tónu: Spôsobené nestabilitou rozstupového nástroja, opotrebovanými ložiskami rozstupu nástroja alebo nekonzistentným vyrovnávaním drôtu. Skontrolujte a vymeňte opotrebované nástroje rozstupu. Skontrolujte tlak vyrovnávacieho valca.
• Otrepy na odrezaných koncoch: Spôsobené tupou čepeľou alebo nesprávnym načasovaním frézy. Vymeňte alebo znova nabrúste čepeľ rezača. Overte načasovanie frézy v CNC programe.
• Poškodenie povrchu drôtu (škrabance, ploché miesta): Príčinou je nesprávna veľkosť drážky podávacieho valca, nadmerná upínacia sila alebo znečistený drôt (okuje, zrná). Vyberte správnu drážku valca pre priemer drôtu. Skontrolujte kvalitu prichádzajúceho vodiča. Vyčistite valčeky a vodidlá.
• Zamotaný alebo zauzlený drôt: Príčinou je nadmerné napätie odvíjania, prebehnutie cievky drôtu alebo nesprávne nastavenie rovnačky. Upravte napnutie odľahčovacej brzdy. Skontrolujte a upravte tlak vyrovnávacieho valca.

Poprední výrobcovia ohýbačiek pružín

Odvetvie strojov na ohýbanie pružín má relatívne malý počet osvedčených výrobcov, z ktorých väčšina má sídlo v Európe a Ázii. Tu sú niektoré z najuznávanejších mien v tomto odvetví:

• Wafios (Nemecko): Jeden z celosvetovo najuznávanejších výrobcov strojov na tvárnenie pružín a drôtov. Ich CNC stroje na navíjanie pružín a stroje na tvarovanie drôtu sa používajú vo vysoko presných priemyselných odvetviach po celom svete. Modely ako séria FUL zvládajú drôty od 0,1 mm do 20 mm.
• Itaya Engineering (Japonsko): Známy pre vysokorýchlostné CNC stroje na navíjanie pružín s pokročilými viacosovými schopnosťami. Obzvlášť silný na trhu s elektronikou a presnými nástrojmi.
• Reell Precision Manufacturing (USA): Špecializuje sa na zariadenia na výrobu torzných pružín a drôtených foriem, ktoré sa široko používajú v medicínskych zariadeniach a elektronickom priemysle.
• Asahi Seiki (Japonsko): Jeden z najväčších výrobcov navíjacích strojov na svete. Silná prítomnosť na trhu automobilových pružín s vysokorýchlostnými vačkovými a CNC strojmi.
• NiceFon / Bamatec (Čína/Taiwan): Cenovo konkurencieschopné CNC stroje na ohýbanie pružín široko prijímané výrobcami pružín v Ázii a čoraz častejšie aj v iných regiónoch. Ponúka dobrú hodnotu pre štandardné typy pružín.
• Simco Industries (USA): Známy pre vysokovýkonné stroje na navíjanie pružín, ktoré sú schopné spracovať drôt s veľkým priemerom na priemyselnú a závesnú výrobu pružín.

Ceny strojov sa výrazne líšia podľa schopností. Základný CNC stroj na navíjanie pružín pre štandardné veľkosti drôtu môže začať na 30 000 – 80 000 USD , pričom špičkový viacosový CNC drôtový tvárniaci stroj od prémiového európskeho výrobcu môže prekonať 300 000 – 500 000 USD keď sú plne vybavené a vybavené automatickými kontrolnými systémami.

Priemyselné aplikácie pružinových ohýbačiek

Pružiny patria medzi najuniverzálnejšie používané mechanické komponenty. Stroje na ohýbanie pružín sú priamo zodpovedné za výrobu pružín používaných v mimoriadnej škále priemyselných odvetví a produktov:

• Automobilový priemysel: Pružiny ventilov, vinuté pružiny zavesenia, pružiny sedadla, vratné pružiny pre brzdy a spojky a pružiny západky dverí. Jedno osobné vozidlo môže obsahovať viac ako 200 jednotlivých prameňov .
• Elektronika a spotrebiče: Kontaktné pružiny v spínačoch, relé, konektoroch a klávesniciach. Kontaktné pružiny batérie. Presné mikropružiny v jednotkách pevných diskov a optických snímačoch.
• Zdravotnícke pomôcky: Pružiny systému zavádzania stentov, vratné pružiny chirurgických nástrojov, pružiny medicínskych implantátov, pružiny ortopedických zariadení a pružiny zariadení na podávanie liekov. Tie vyžadujú extrémnu čistotu a často používajú drôt z nehrdzavejúcej ocele alebo titánu.
• Letectvo a obrana: Pružiny ovládača, pružiny bezpečnostného mechanizmu, pružiny vyhadzovacieho sedadla a pružiny leteckých spojovacích prvkov. Tieto musia spĺňať prísne normy vysledovateľnosti materiálu a testovania.
• Spotrebné produkty: Vnútorné pružiny matracov, nábytkové mechanizmy, perá, zapaľovače, hračky a športové potreby. Samotná výroba matracových pružín predstavuje obrovský trh, pričom vnútorné pružinové matrace obsahujú stovky jednotlivých pružín.
• Priemyselné stroje: Zápustkové pružiny, pružiny na izoláciu vibrácií, pružiny poistných ventilov a spojkové pružiny v priemyselných zariadeniach. Tie často vyžadujú ťažký drôt a vysokú nosnosť.

Bezpečnostné úvahy pri prevádzke ohýbačky pružín

Stroje na ohýbanie pružín zahŕňajú vysokorýchlostné rotujúce a vratné časti, vysokonapäťový drôt a ostré rezné nástroje. Správne bezpečnostné postupy chránia operátorov a zachovávajú spoľahlivosť stroja:

• Nebezpečenstvo napätia drôtu: Drôt pod napätím môže nebezpečne prasknúť alebo bičovať, ak výplatný systém stratí kontrolu. Pri navliekaní drôtu alebo manipulácii s ním vždy používajte správne ovládacie prvky napätia odvíjania a noste ochranu očí.
• Lietajúce pružiny: Vytvorené pružiny môžu byť vysunuté vysokou rýchlosťou z navíjacej zóny. Stroje musia mať vhodné ochranné kryty a zberné žľaby. Počas prevádzky nikdy nesiahajte do oblasti navíjania.
• Ostré konce drôtov: Odrezané konce drôtov sú mimoriadne ostré. Pri manipulácii s drôtom a hotovými pružinami používajte vhodné rukavice. Kryty koncov drôtu alebo odhrotovanie by sa malo vykonávať na častiach, s ktorými často manipulujú koncoví používatelia.
• Ochrana stroja: Všetky rotujúce komponenty (podávacie valčeky, vačky, hnacie remene) musia byť riadne chránené podľa miestnych bezpečnostných predpisov pre strojné zariadenia (OSHA 1910.212 v USA; Smernica o strojoch 2006/42/EC v Európe).
• Núdzové zastavenie: Všetky stroje na ohýbanie pružín musia mať dobre prístupné tlačidlo núdzového zastavenia, ktoré okamžite zastaví všetky pohyby stroja. CNC stroje by mali mať bezpečnostný obvod E-stop, ktorý spĺňa požiadavky na zastavenie kategórie 0 alebo kategórie 1 podľa EN 60204-1.
• Uzamknutie/označenie (LOTO): Pred akoukoľvek výmenou náradia, údržbou alebo nastavovaním vo vnútri stroja musí byť napájanie zablokované a overené, že je bez napätia. Toto je povinná požiadavka OSHA a základná bezpečnostná prax.
