Čo je stroj na navíjanie pružín? Aký je princíp jeho fungovania?

● Čo je a Stroj na navíjanie pružín ?

Jednoducho povedané, stroj na navíjanie pružín je stroj špeciálne navrhnutý na "navíjanie" kovového drôtu do špirálového tvaru.
Ak ste niekedy videli tlačné pružiny v guľôčkovom pere, alebo tie dlhé ťažné pružiny, sú väčšinou vyrobené týmto typom stroja. Jeho hlavnou úlohou je premeniť rovný kus oceľového drôtu na sériu zvitkov, ako je špirála. V porovnaní so zložitejšími, multifunkčnými strojmi sa stroj na navíjanie pružín zameriava na základnú zručnosť „navíjania“, vďaka čomu je vysoko efektívny.

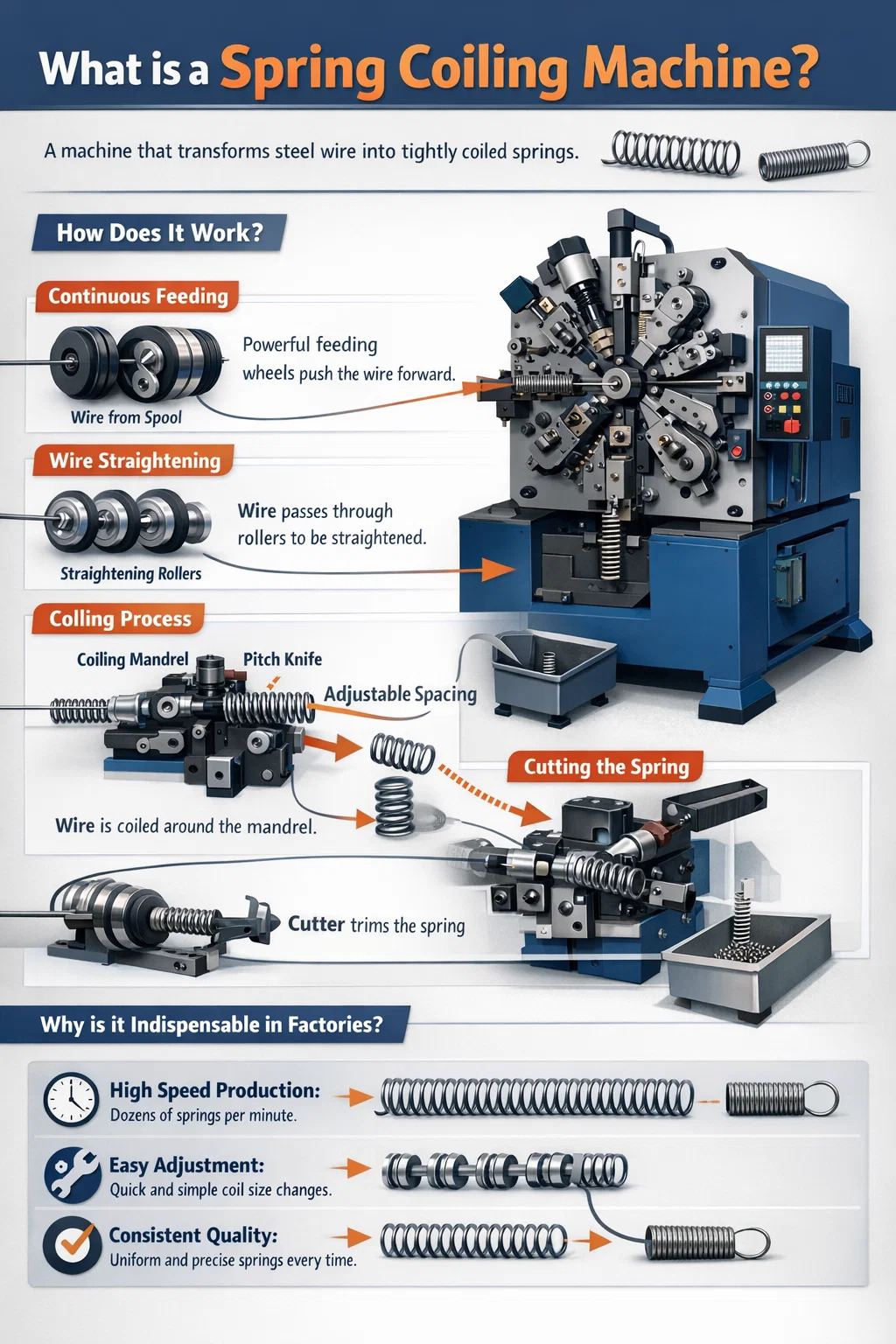

● Ako funguje stroj na navíjanie pružín?

Na premenu kovového drôtu na úhľadnú pružinu stroj interne vykonáva presnú koordináciu „tlačenia a blokovania“:

• Nepretržité kŕmenie:

Zadná časť stroja má výkonné podávacie kolesá. Pevne zvierajú oceľový drôt a tlačia ho dopredu konštantnou rýchlosťou ako dopravný pás. Množstvo podávaného drôtu priamo určuje konečnú dĺžku pružiny.

• Narovnanie drôtu:

Oceľový drôt je zvyčajne ohnutý a pokrivený, keď vychádza z cievky. Pred vstupom do oblasti navíjania prechádza niekoľkými sadami ofsetových kolies. Drôt sa pri prechode cez tieto kolesá narovnáva, čo je nevyhnutné na zabezpečenie toho, aby pružina nebola pokrivená.

• Navíjanie (hlavný proces):

Keď je rovný oceľový drôt vytlačený, narazí na veľmi tvrdý blok (zvyčajne nazývaný navíjací prst alebo tŕň).
Keď je drôt tlačený zozadu a zablokovaný spredu, je nútený ohýbať sa pozdĺž krivky bloku.
Tým, že sa drôt kontinuálne vysúva, prirodzene tvorí súvislý kruh. Úpravou polohy tohto bloku sa mení veľkosť závitov pružín.

• Rozmiestnenie cievok (ovládanie rozstupu):

Ak by išlo len o navíjanie, výsledkom by bola pevne navinutá kovová trubica. Aby sa pružina stlačila, stroj má aj špeciálnu "tlačnú tyč" (rozstupový nôž). Počas procesu navíjania pôsobí na drôt bočnou silou, čím vytvára určitú vzdialenosť medzi cievkami.

• Presné rezanie:

Keď je pružina navinutá na vopred stanovenú dĺžku, rezačka na vrchu stroja rýchlo klesá ako nožnice a čisto odreže drôt. Takto sa vytvorí úplná špirálová pružina, ktorá klesne.

● Prečo je tento stroj nevyhnutný v továrňach?

Veľmi vysoká rýchlosť: Špecializovaný stroj na navíjanie pružín funguje ako guľomet a produkuje desiatky alebo dokonca stovky pružín za minútu.
Jednoduché nastavenie: Nastavením niekoľkých gombíkov alebo parametrov programu na stroji možno ľahko zmeniť hrúbku, dĺžku a rozstup medzi závitmi pružiny.
Konzistentná kvalita: V porovnaní s ručným navíjaním majú pružiny vyrábané strojom takmer identický priemer a napätie pre každú cievku, vďaka čomu sú ideálne pre sériovú výrobu.
